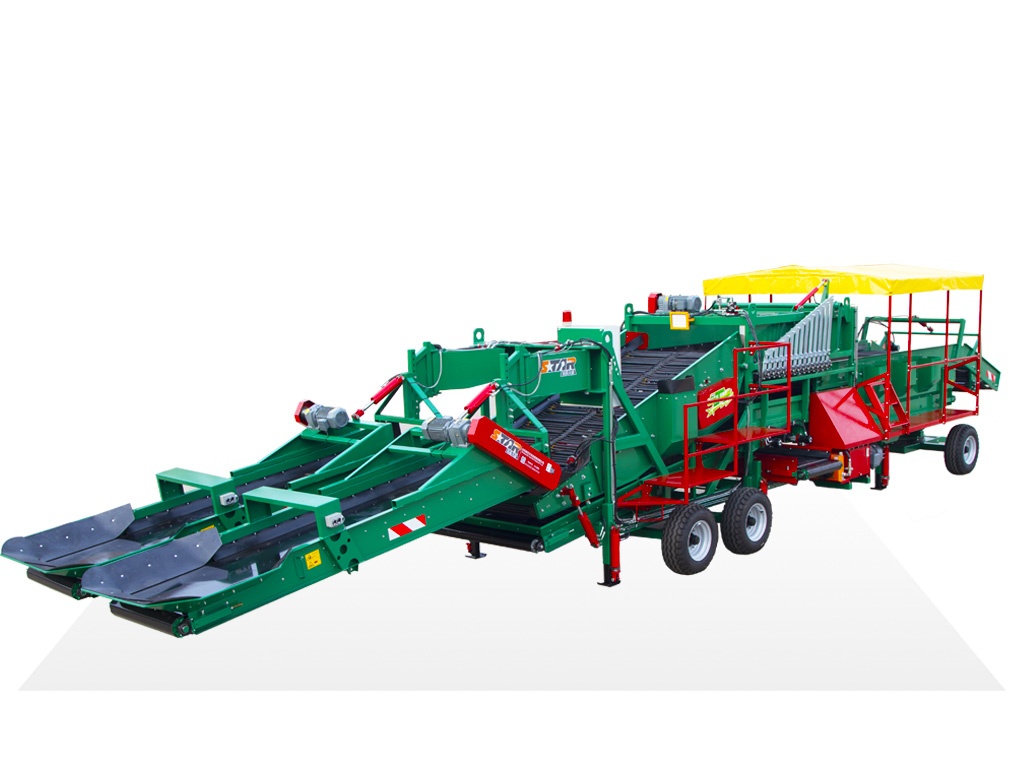

5XF-100  大型马铃薯清选输送机

5XF-100 马铃薯清选输送机外接 380V 动力电源，用以驱动设备液压泵站并进而驱动所有的液压马达及液压缸，主要用于马铃薯收获后的清选、分选工作环节。

较简的机构和便利可调的液压系统，便于故障的发现及排除、方便快捷、作业效率高、分选准确率高、伤薯率低。其结构紧凑，性能可靠，维修保养简单。

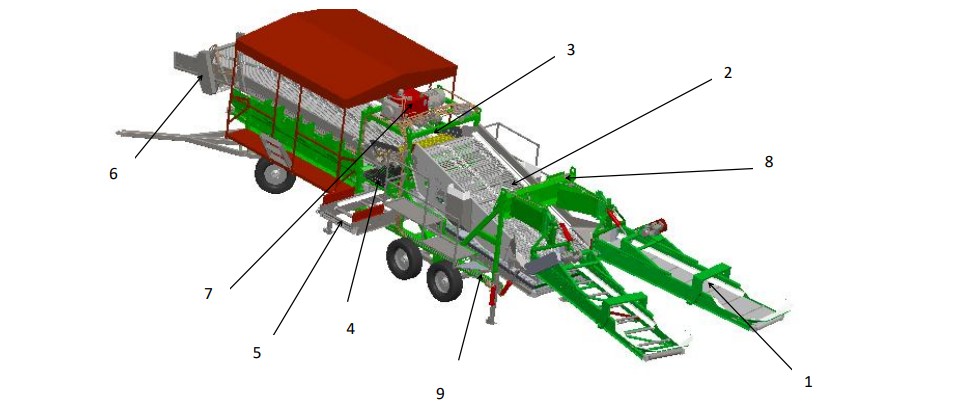

机器构造：

该机主要由接收料斗、主输送装置、分选装置、小薯输送装置、泥土输送装置、缓冲归拢装置，液压控制系统、电气控制系统、大架等部件组成。

1.接收料斗：用于临时盛放用于分选的马铃薯，并起到对马铃薯的收拢、遮挡作用，是分选效率的保证。

2.主输送装置：用于马铃薯在进入分选平台前的输送，输送速度可调节。

3.分选装置：马铃薯分选的重要部件，可将小薯、杂土、小石块及部分杂草分出，并通过输送带输送至设备两侧，且对向螺旋的弹簧可使马铃薯在装置上多停留一段时间，提高分选准确率。

4.小署输送装置：用于承接输送由分选装置落下的较小马铃薯，并筛除下落物料中的杂土，杂土落至泥土输送装置并由其完成输送。

5.泥土输送装置：用于输送小薯输送装置落至该输送带的泥土，并将其输送至对应的杂质输送装置。

6.缓冲归拢装置：用于连接分选装置与马铃薯清选机后续输送的设备，起到缓冲落料并将输送宽度调至与后续输送设备匹配的作用。

7.液压控制装置：液压控制系统主要由液压站、多路阀、流量阀、液压锁、液压马达、液压缸等组成，其主要用来控制主输送装置、分选装置、小薯输送装置和泥土输送装置的旋转和调速，且液压系统亦用来控制分选装置的调整液压缸，并通过 调整该液压缸也调整分选间隙。

8.电气控制系统：电气控制系统主要由配电柜及相关元件等组成，其主要用来控制液压站 的启停以及整个系统开启、停止和急停等。

9.大架：大架用于连接和支撑上述部件等，并维持整机的平衡与稳定。

工作原理：

短途运输时通过拖拉机将设备牵引至作业处。

作业时先调试好设备并开机，将马铃薯通过输送带或转运车等设备输入值转运料斗，由主输送装置向前输送至分选装置（此时分选装置已根据所需分选的马铃薯大小调整好间隙），

较小的马铃薯和小石块、土块以及碎土于分选辊的间隙中落至小薯输送装置，并由小薯输 送装置输送至对应的输送带，碎土则于小薯输送装置输送带间隙中掉落至泥土 输送装置输送至杂土输送带。

剩余较大马铃薯则继续向前输送，到达缓冲归拢 装置，并继续输送至后续的输送带，由用户收集进入入库或加工环节，整机工作至此完成。
