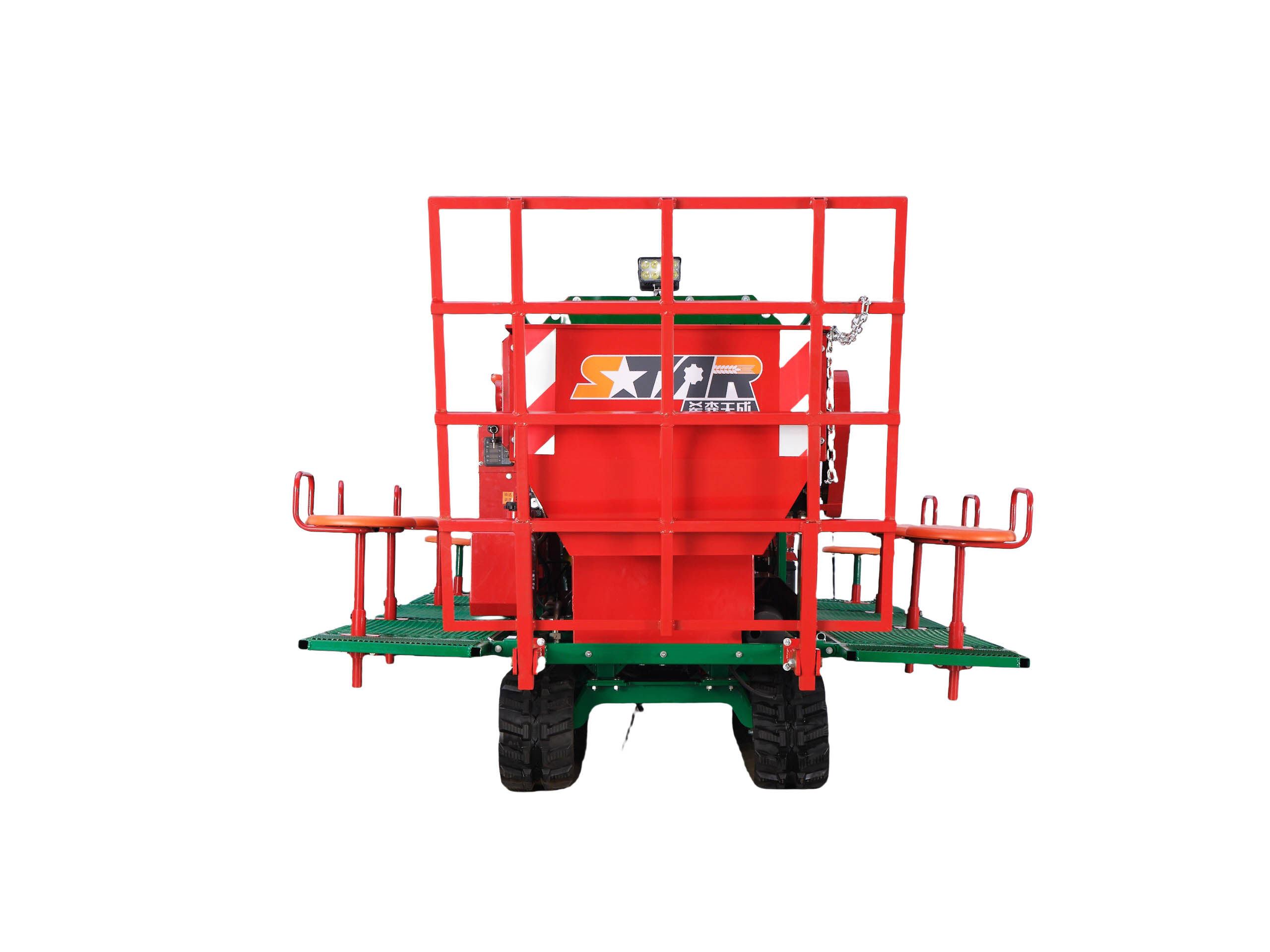

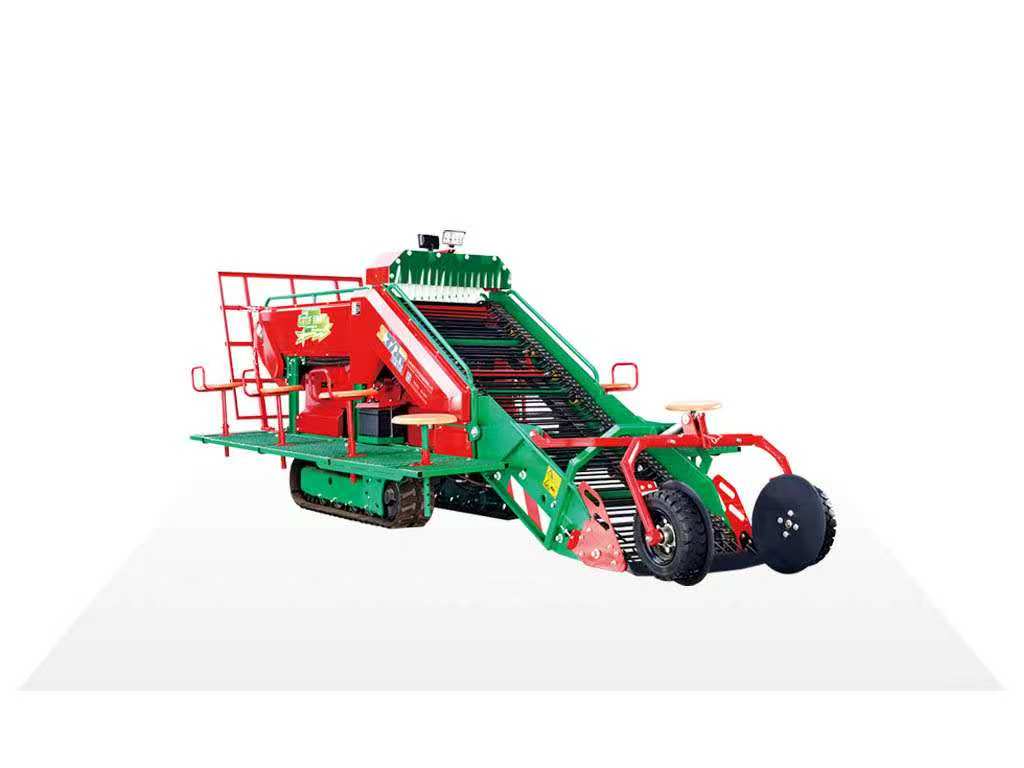

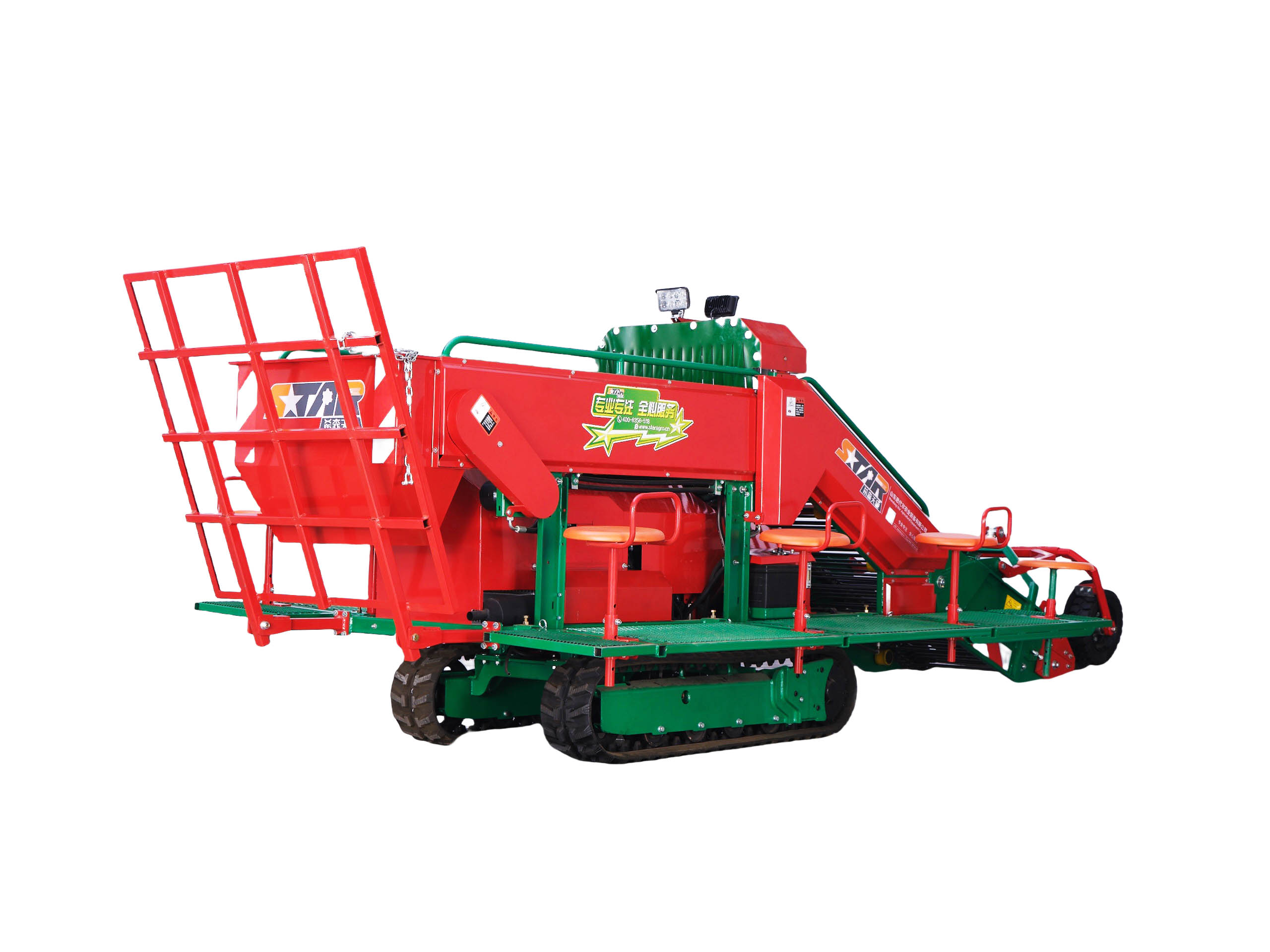

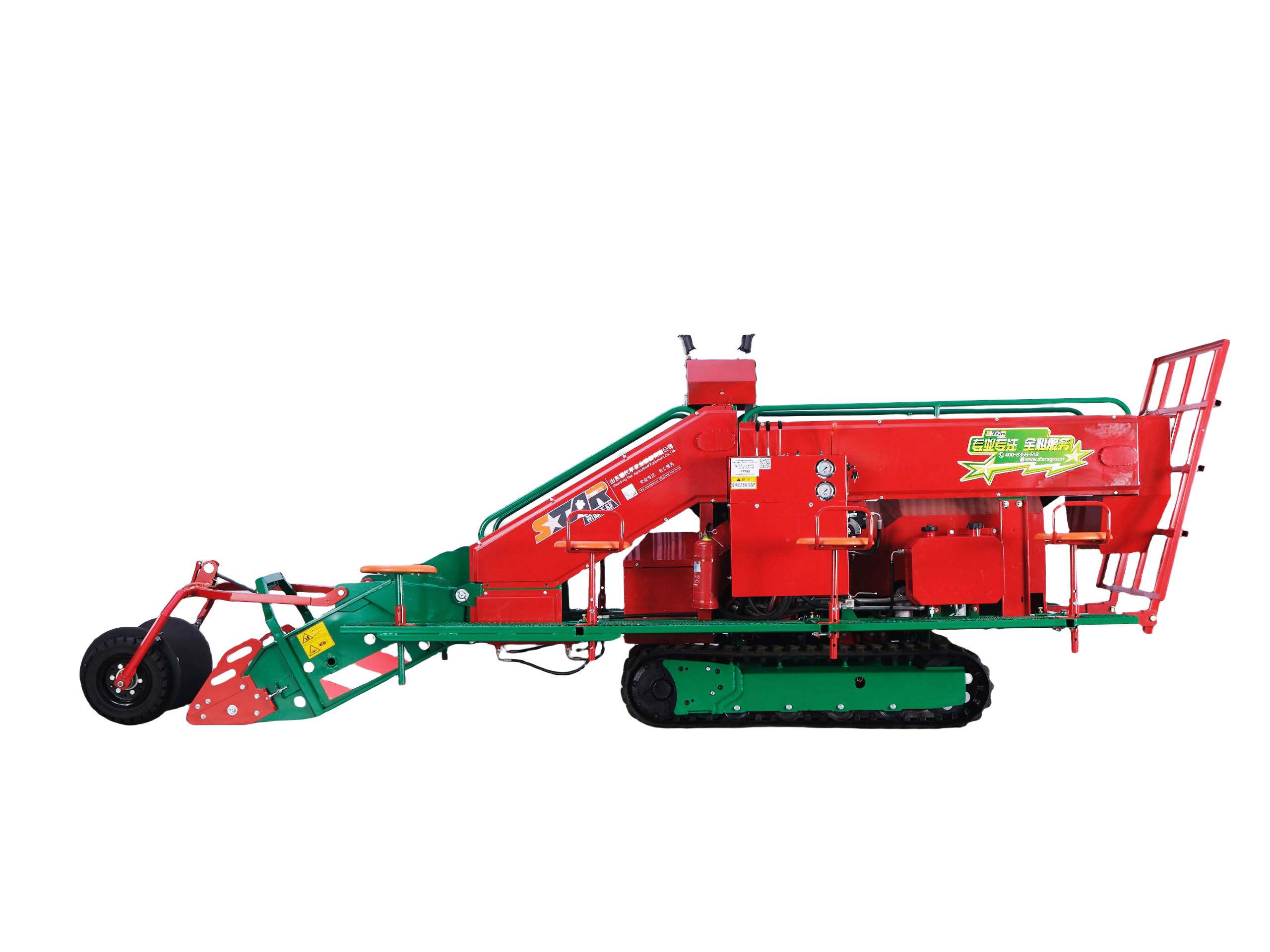

4UZ-80/100  甘薯联合收获机

机器构成：

4UZ-100自走式马铃薯收获机控制系统由操纵手柄、显示仪表、控制器以及传感器组成，能够实现机手和工作人员对机器操作，且可现实机器运转状态（如发动机转速、水温、蓄电池电量、作业时间等参数）。

自走式马铃薯收获机采用履带驱动，带动力系统和行走系统，行走系统能够无级变速，可根据用户收获量调整机器的作业速度。

挖掘装置采用油缸折叠，便于机器运输。

4UZ-100自走式马铃薯收获机行走和输送装置全部采用液压驱动方式，通过液压阀、液压马达、 液压油缸和液压辅件等元件实现机器工作运转。

该产品采用两级输送网筛结构，一级用于挖掘、振动、薯土分离，二级网筛用于人工捡拾，输送网筛采用液压驱动方式，保护齿形带，可实现网筛的无级调速，

该产品可乘坐6-8人，用于捡拾马铃薯，并有箱体安放位置。

工作原理：

机器作业时首先挖掘装置在限深轮的作用下，沿垄进行挖掘，挖掘铲将作物、土壤和秧草混合物挖掘到一级网筛装置中，一级网筛带有两个振动结构，能够根据需求进行调整，在一级网筛两侧各有一个座椅，用于捡拾人员使用。

当物料到达最高点时，进入二级输送装置中，在二级网筛两侧分别安装3个座椅，用于捡拾人员捡拾马铃薯使用，捡拾人员将干净的马铃薯放入塑料箱或编织网袋中，输送带上秧草及石块等随网筛落于机器后方。

机器后面安装有空塑料箱安装架。

4UZ-100自走式马铃薯收获机具有以下优点：

1. 行走液压无级调速功能。

2. 输送网筛液压无级调速功能。

3. 自走式，适合鲜食或丘陵山区使用。

4. 马铃薯破损率低、洁净率高。

5. 履带驱动，牵引力和牵引效率高，接地比压小。

6. 转弯半径小，机动性、爬坡能力强、稳定性好。

7. 挖掘深度可调，保证最佳收获深度。

8. 挖掘装置液压升降调节，方便运输。
