5SZ-60X  马铃薯出仓机

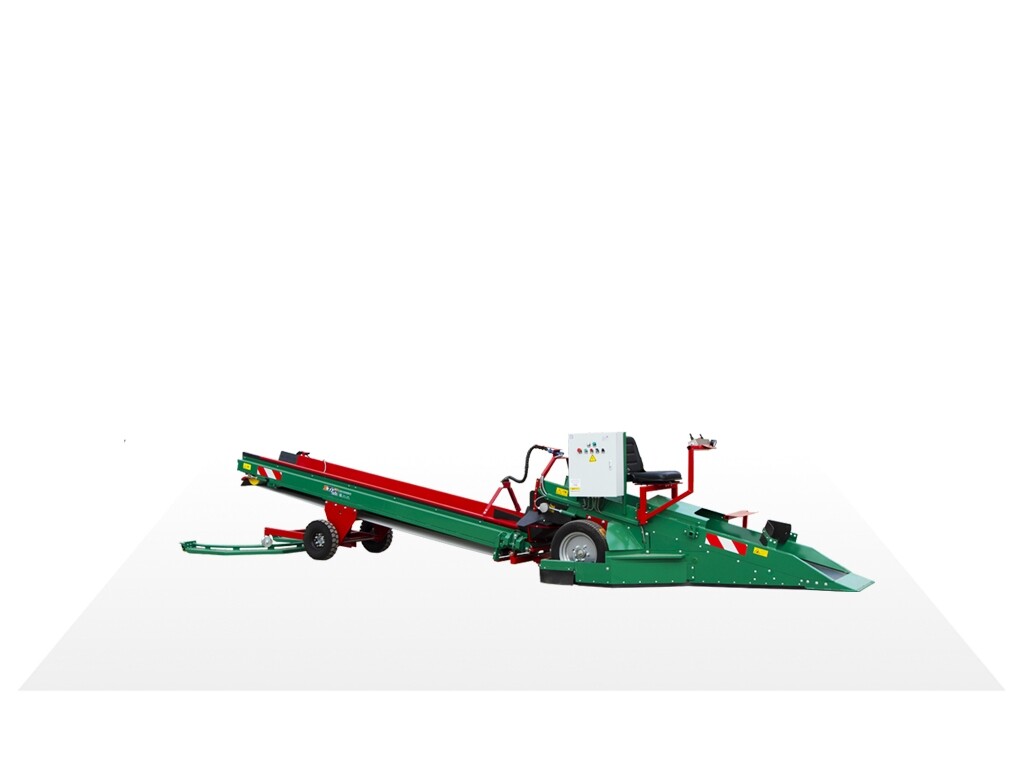

5SZ-60X马铃薯出仓机是一款适用于田间和仓库对马铃薯进行输送和出仓的设备。

通过本机可将库房内或田间内的马铃薯进行转移和输送，尾部可搭 接输送类设备，独特的旋转底盘设计、电气设计及伸缩结构，使该设备动作稳定、功能全面。

当该设备与本公司生产的其他分拣设备搭配使用时，可实现设备间的联动控制，既能提高工作效率，又能有效的保证人机安全。该设备操作简单、实用高效，适用于大型仓储库房，并可实现最佳的仓库空间利用率。

工作原理：

整机移动至库房或田间作业区（此时设备未通电，前端万向轮抬起，旋转底盘未连接），将旋转底盘放置于工作位置，通过操作收缩输送装置的千斤顶，将金属轮的沟槽卡于底盘上。选择好工作位置的电源端口并连接，尾部搭接好输送带设备，并调整好方位；工作前确保整条输送线的所有设备均处于待工作状态，本机处于最前端，将所有设备由后向前依次启动，启动本机输送电机，整机处于工作状态。操作者坐到本机的座位上通过操作控制手柄，实现设备的伸长、旋转和上料动作，将马铃薯通过输送带设备运送至目标位置。操作者根据马铃薯物料堆放情况可对本机进行短距离位置移动，直至上料完毕。

机器构造：

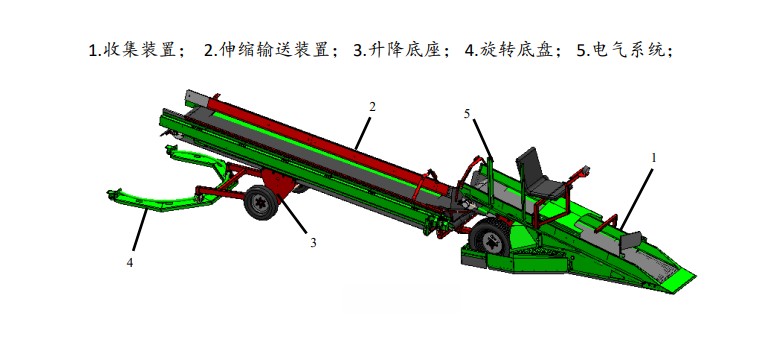

5SZ-60X马铃薯出仓机主要由上料装置、伸缩输送装置、旋转底盘、电气控制系统组成。

1.收集装置：收集装置包含左右行走地轮、行走电机、上料输送带、输送带驱动装置、辅助转向万向轮调整装置、电气控制装置等。与伸缩输送装置相连，是整机的转弯和铲料机构。

2.伸缩输送装置：包含伸缩架、搭接装置、 后输送带、输送带驱动装 置、电气接头等。与底座、 旋转底盘连接，可实现整机的伸缩、升降和设备搭接等功能。

3.升降底座：与伸缩输送装置相连，末端连接旋转底盘，包含升降千斤顶、地轮，可实现整机的尾部升降，辅助整机行走等功能。

4.旋转底盘：整机搭接好后，升降底座的铁轮槽卡在旋转底盘的外缘上，整机绕旋转底盘旋转。

5.电气系统：电气控制系统主要由配电箱、联机插座、电机、光电开关及相关元件组成，末端配备6米的柔性电缆。通过操作控制手柄和配电箱上的按钮/旋钮，可使设备实现铲料、转弯、输送、伸缩、旋转等功能，与其他设备联机使用时， 可实现设备间的一键启动控制。
