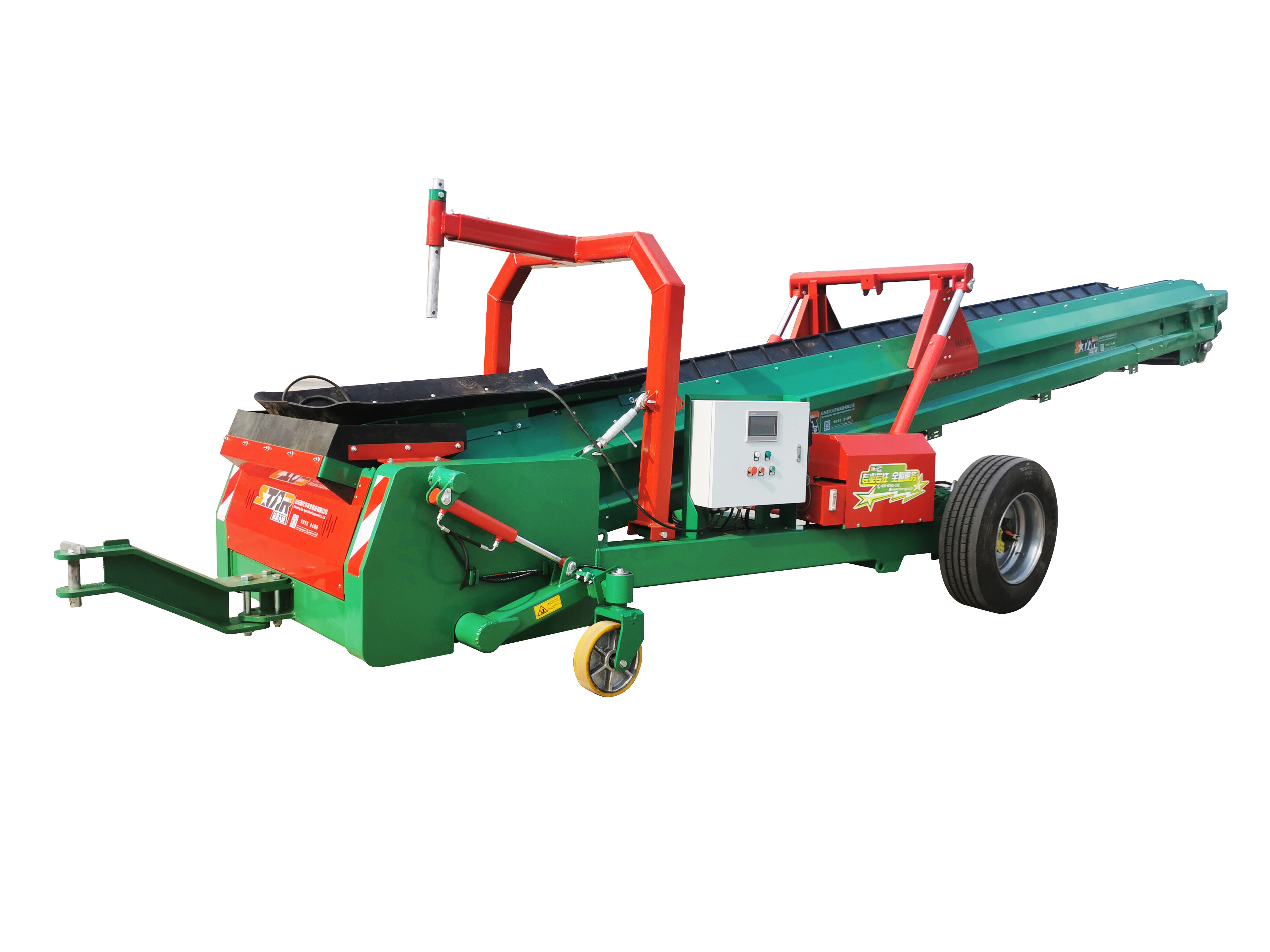

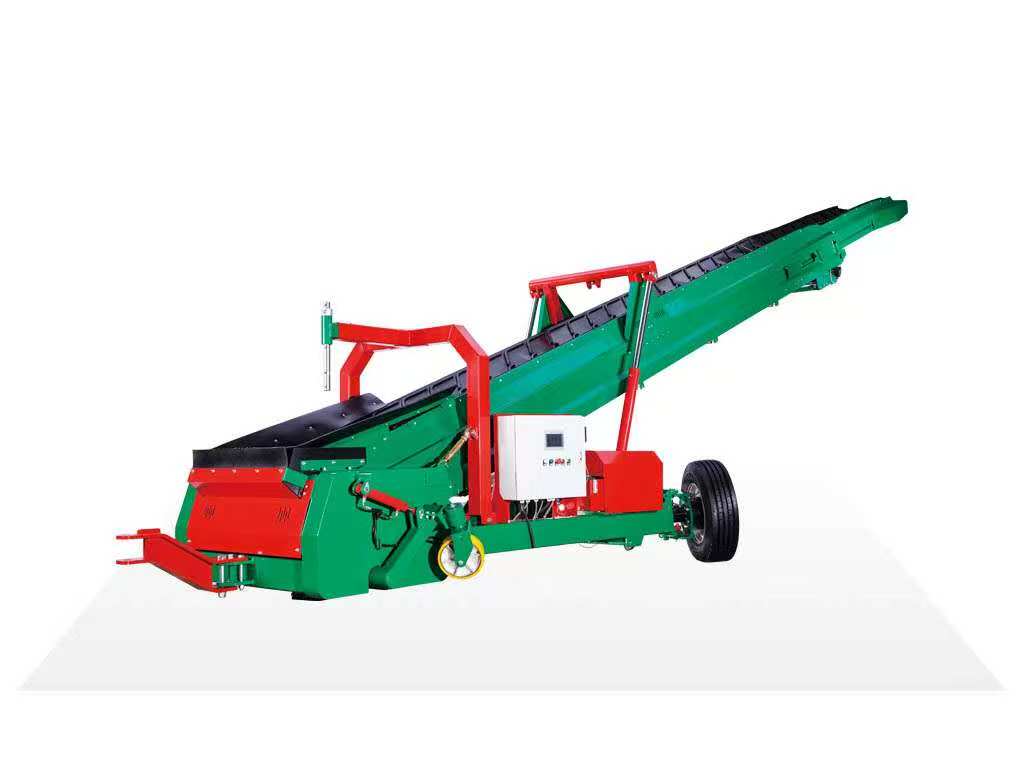

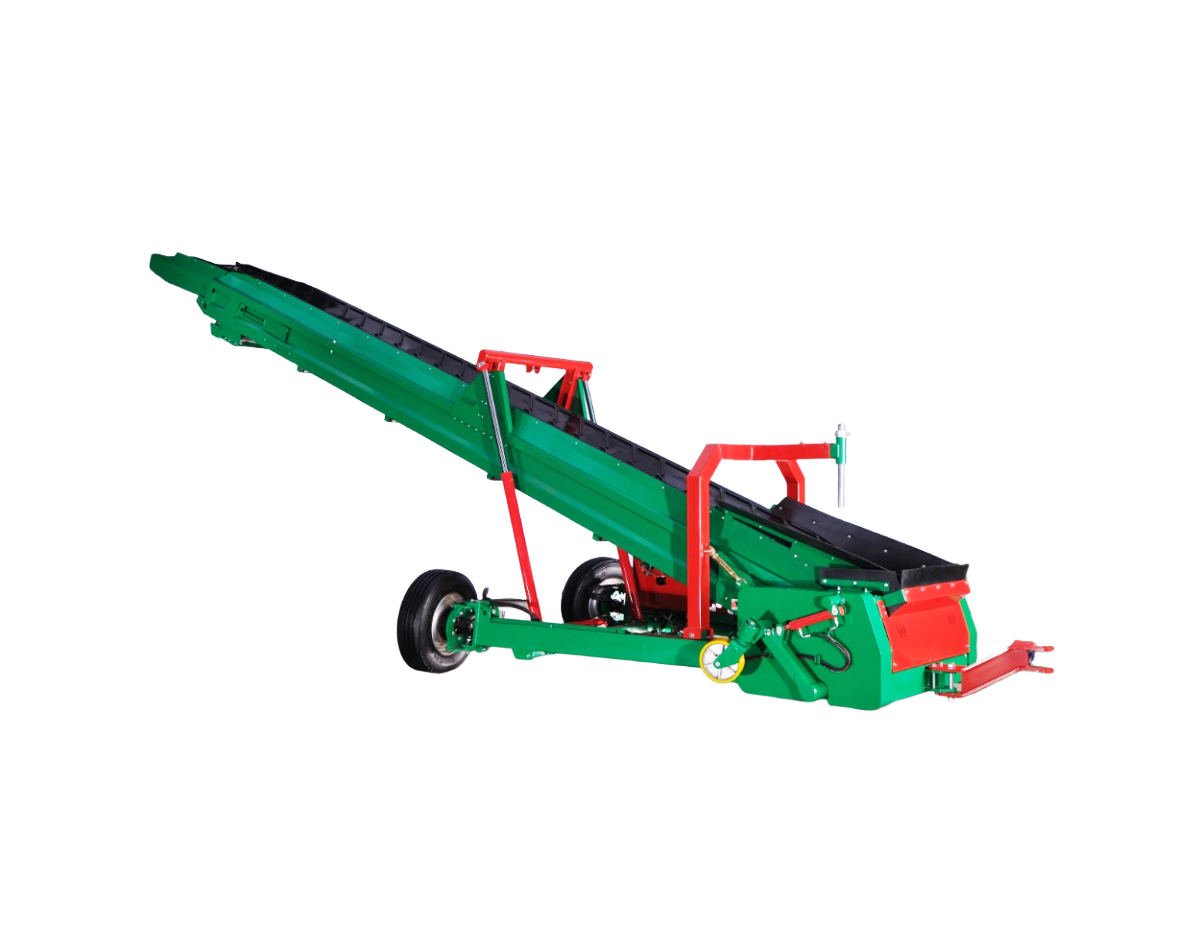

5SD-80  马铃薯堆垛机

5SD-80型马铃薯堆垛机外接AC380V动力电源，用以驱动液压泵站并进而驱动输送电机、伸缩电机、地轮马达、升降油缸等、摇摆油缸等部件，

输送带为滚筒电机驱动，摇摆动作为马达驱动，伸缩动作为电机控制，手柄和人机交互触摸屏的搭配使得设备操作简单、调节方便。

本机主要用于马铃薯的输送装车、堆垛入库等作业，马铃薯在通过传送设备运送过来后，堆垛机将马铃薯均匀的分布在仓库中，通过设置左右摇摆限位位置，可以实现自动摇摆作业。

该机操作方便快捷、作业效率高、伤薯率低，其结构紧凑，性能可靠，维修保养简单。

机器构造：

该机主要由底座装置、主机架装置、伸缩架装置、底座中心支点装置、地轮装置、小脚轮装置、刮土板装置、纠偏装置、输送装置、摇摆装置、伸缩装置、液压系统、电气系统、牵引架、铰接架等部件组成。

工作原理：

整机通过牵引设备移动至库房或田间作业区，接通电源，通过操作手柄对堆垛机进行短距离移动和方位调整，使堆垛机处于工作位置。

选择好工作位置的电源端口并连接，将左右地轮架处限位销轴拔出，地轮马达处销轴脱出，使地轮马达处于驱动状态。

按下电箱上绿色启动键，然后按着操作手柄摇摆状态键使小脚轮升起，底座中心支点着地，左、右地轮处于可绕底座支点摇摆状态，然后根据库房空间伸长伸缩架至合适位置，并将出料口调节至合适高度。

然后根据库房实际空间设置摇摆的左右极限位置，进行自动左右摇摆作业，点击显示屏上操作页面的输送启，输送带开始运行，随着输送作业的进行，需要操作手柄调整出料高度和伸缩架伸出长度，直至整个仓库堆放完成。
