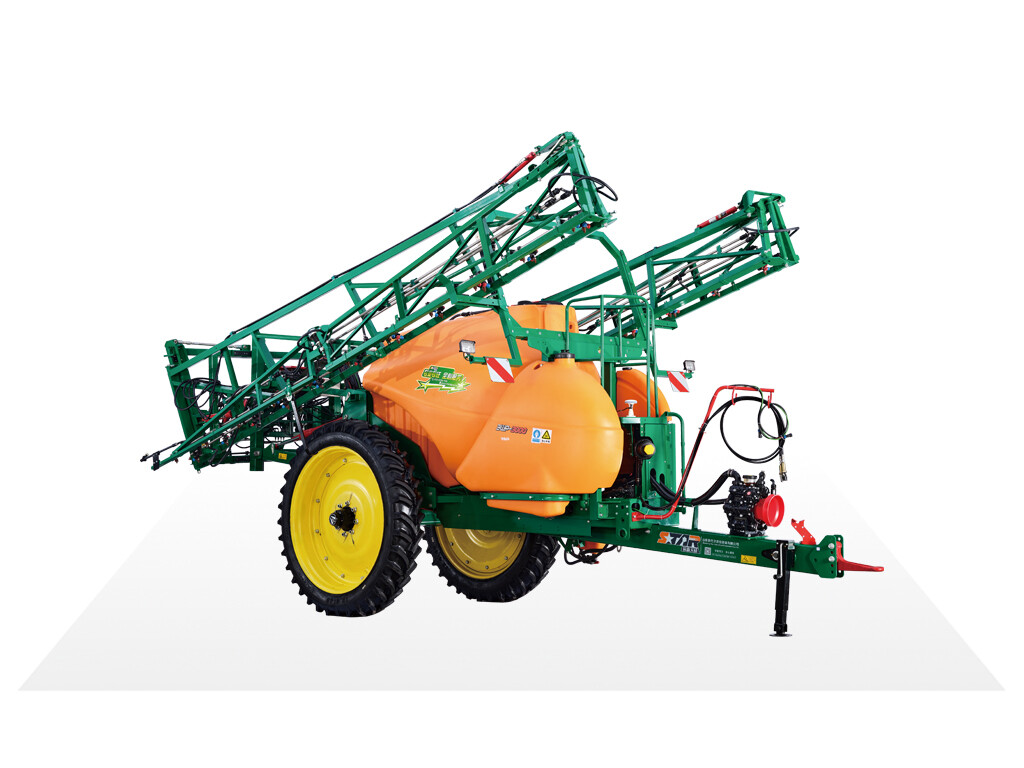

3WP-3000  牵引式喷杆喷雾机

该机主要由机架、药液箱、加药箱、清水箱、液泵、喷杆、喷雾控制系统、液压控制系统、车桥，减震自平衡装置及电路控制系统等部件组成。

工作原理：

整机通过拖拉机后牵引装置连接在拖拉机的后端，可将机器牵引作业。

作业时拖拉机驱动液泵，对喷雾介质加压，通过喷雾控制系统将介质输送到喷头处雾化，喷至目标物。

剩余介质经回水管流回药箱，通 过射流搅拌器对药液进行搅拌，防止药液沉淀，保证浓度均匀。

喷杆在液压系统的控制下可升高与下降、伸展与折叠，以适应不同的农作物高度与运输、操作的便利。

机器构造：

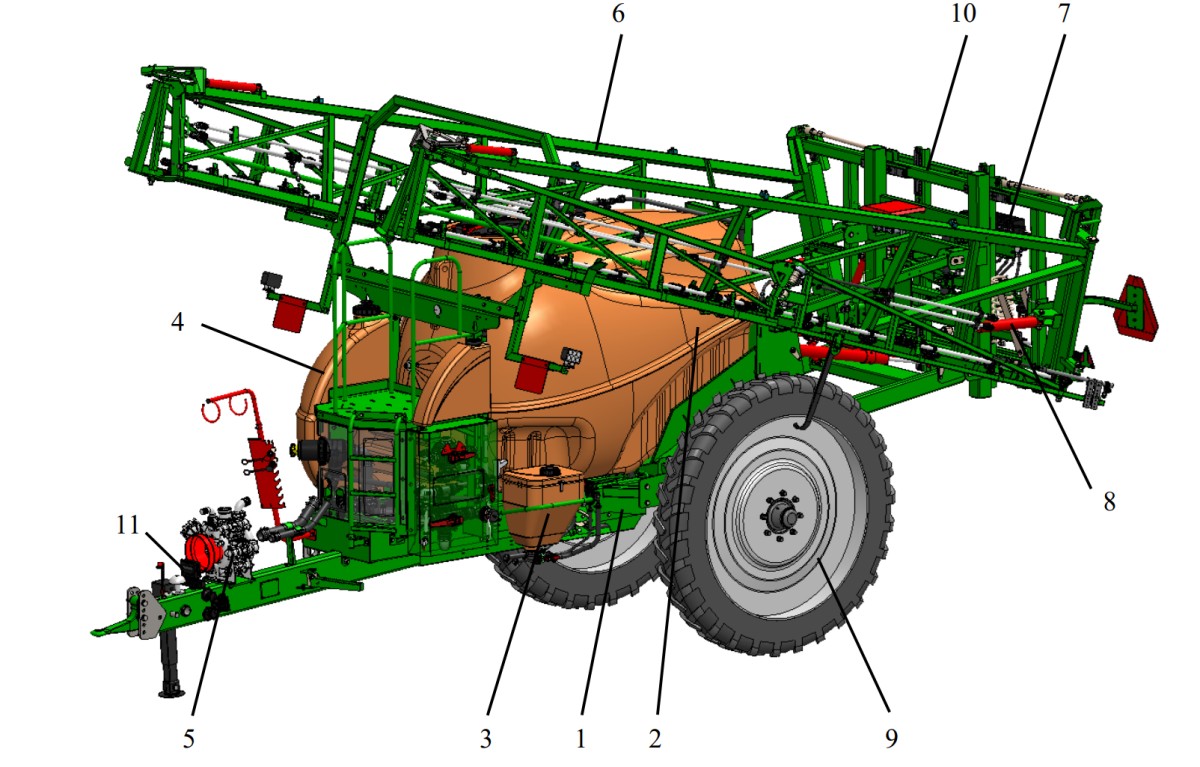

1 机架、2 药液箱、3 配药箱、4 清水箱、5 液泵、6 喷杆、7 喷雾控制系统、8 液压控制系统、9 车桥、10 减震自平衡装置、11 电气控制系统、12 传动轴、

1.机架：用于固定药液箱、升降自平衡装置、喷杆、加药箱、清水箱、液泵等，使用时与拖拉机连接。

2.药液箱：用于盛放所喷施药液，里面安装有射流搅拌器与清洗喷头、泄水装置、指针浮球等。

3.加药箱：用于向药液箱中加入药液，并清洗药瓶，防止环境污染。并配有喷枪、清洗、加水三联控制阀。

4.清水箱：安装与主药箱侧面，用于药罐及喷雾系统的清洗，保持系统的清 洁，防止环境的污染。此外，防冻液也可通过该清水箱加注于喷雾系统中。

5.液泵：我公司所用液泵为隔膜泵，其为喷雾系统的动力源，介质通过其加压后进行喷雾、搅拌和清洗。除此之外，还可通过该泵加水、加药。

6.喷杆：喷杆通过升降架、减震自平衡装置吊挂于机架上，共有七节组成，用于固定喷头体。左右各三节，运输或地头转弯时，其向后折叠后，固定于机架上；喷雾作业时，伸展后，升降至适当高度进行工作。

7.喷雾控制系统：主要由球阀、调压阀、分配器、过滤器、搅拌器、喷头、 压力表、PVC管、胶管等组成，其主要用来控制喷雾量、喷雾压力、加水、加药、搅拌、清洗等。安装有变量喷雾控制器，配备GPS/轮速传感器、控制手柄等电气原件，

8.液压控制系统：主要由流量控制阀、行程开关、油缸、液压锁、调压阀、四联电磁控制阀、液压胶管等组成，其主要用来控制喷杆的平衡、升降、折叠、伸展与锁定。

9.车桥：安装在整机中后端，是机器的牵引行走装置。

10.减震自平衡装置：前端与机架相连，后端与两侧喷杆相连，实现整机的升降、倾斜、 喷杆连接、喷杆自平衡等功能。

11.电气控制系统：除整套变量控制系统之外，液压系统也需单独控制，包含连接线路、液压系统控制手柄、照明灯等装置。

12.传动轴：传动轴用于连接液泵和拖拉机的后动力输出轴，并用销轴锁定。将拖拉机后输出轴转速调整为540r/min。
