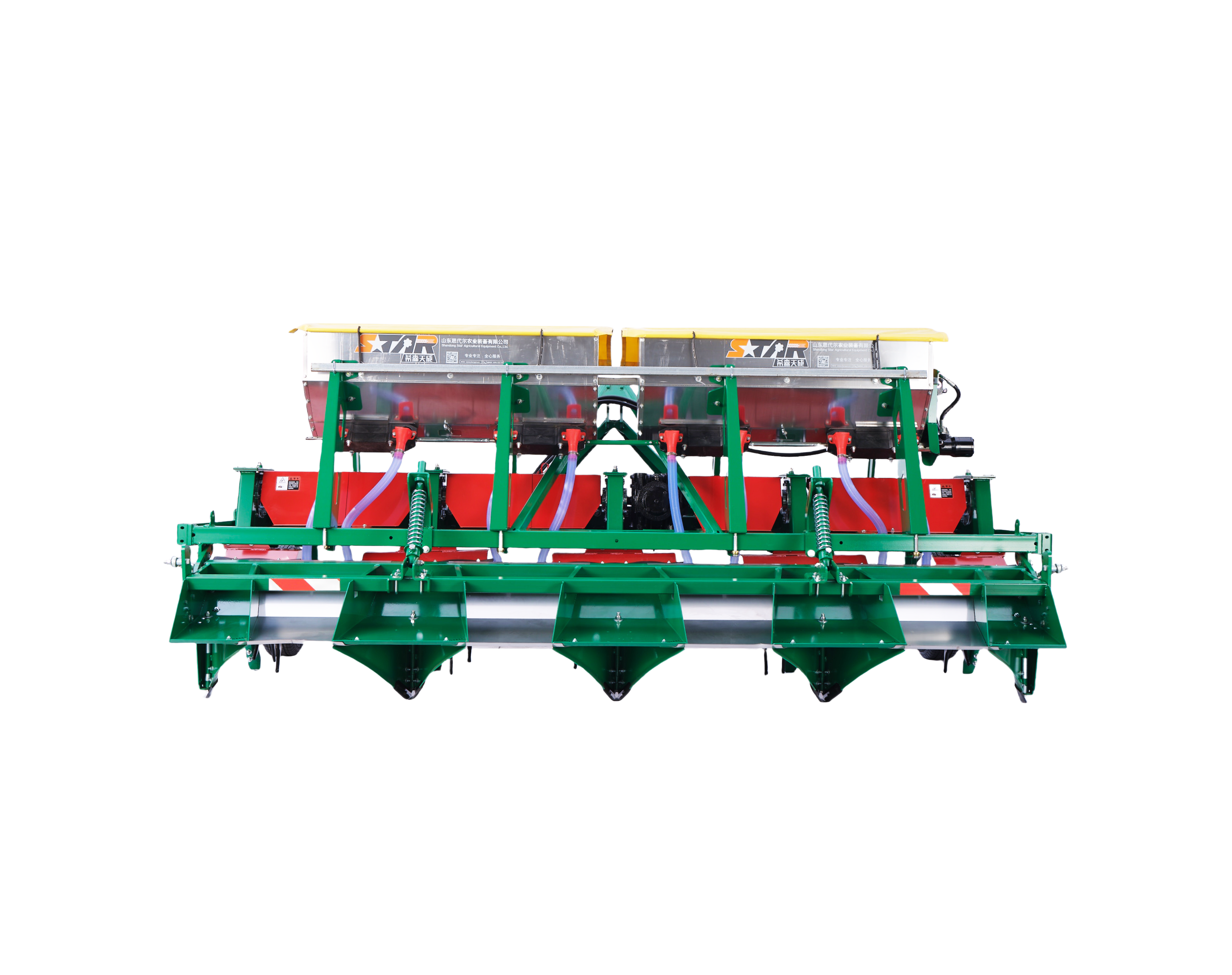

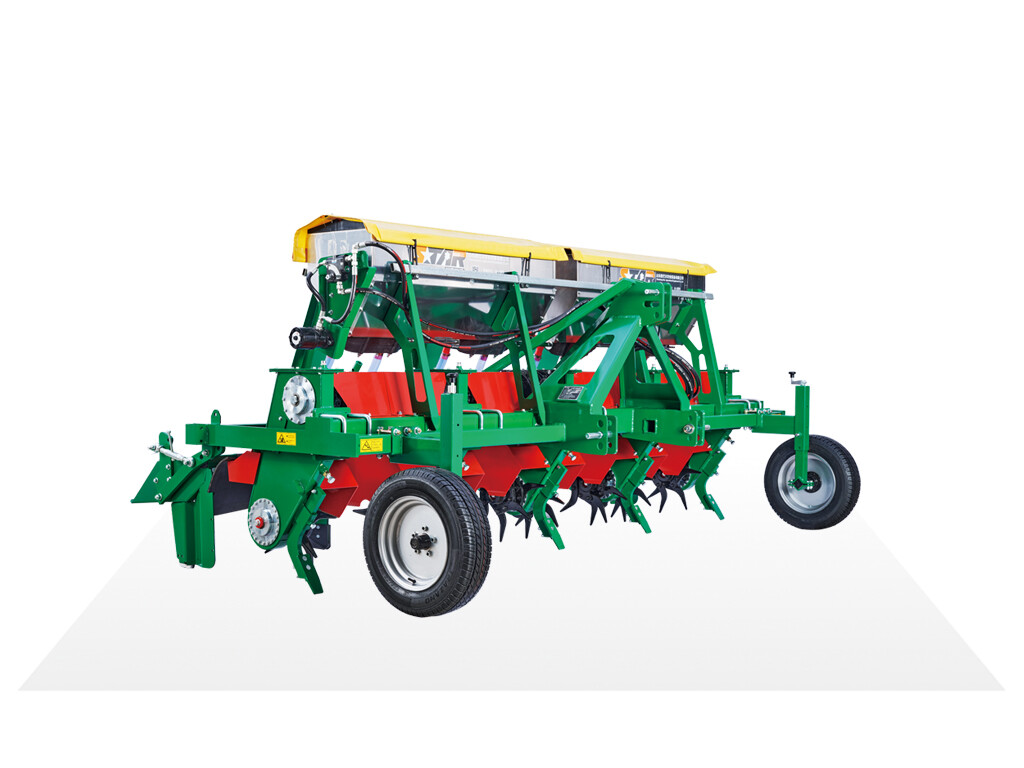

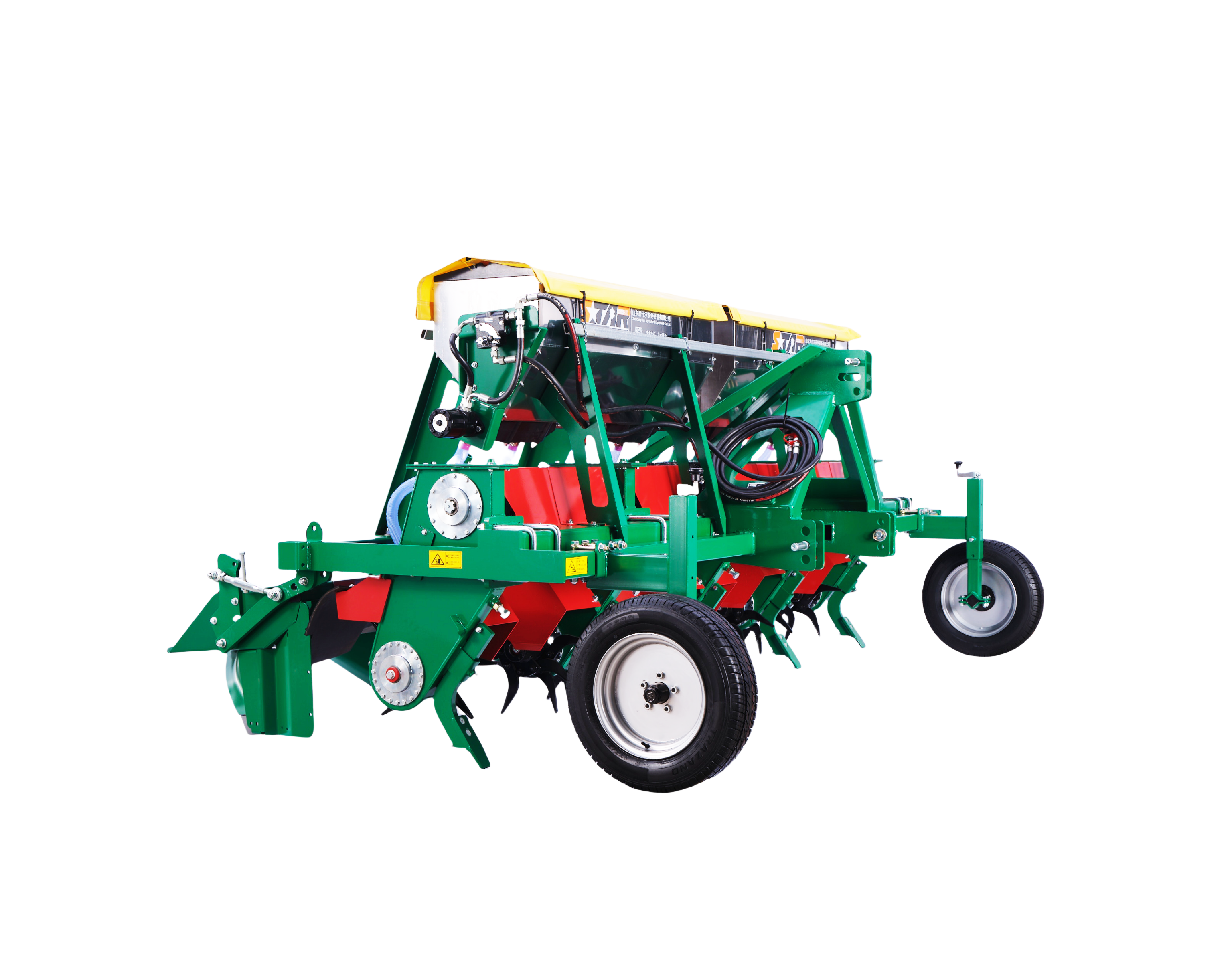

3ZMP-360F 四行马铃薯中耕培土机

工作原理：

作业时，由拖拉机后悬挂装置与设备牵引装置相连，使用万向节传动 轴将拖拉机后输出轴与变速箱相连接，

经过传动装置动力传到驱动单元， 驱动单元再将动力传送至旋耕刀装置，刀轴的旋转，起到碎土、疏松土壤的作用。

疏松后的土壤经过成形装置形成为光滑坚固的梯形垄台，有利于播种后块茎生长发育，垄面光滑均匀，有利于出苗整齐。

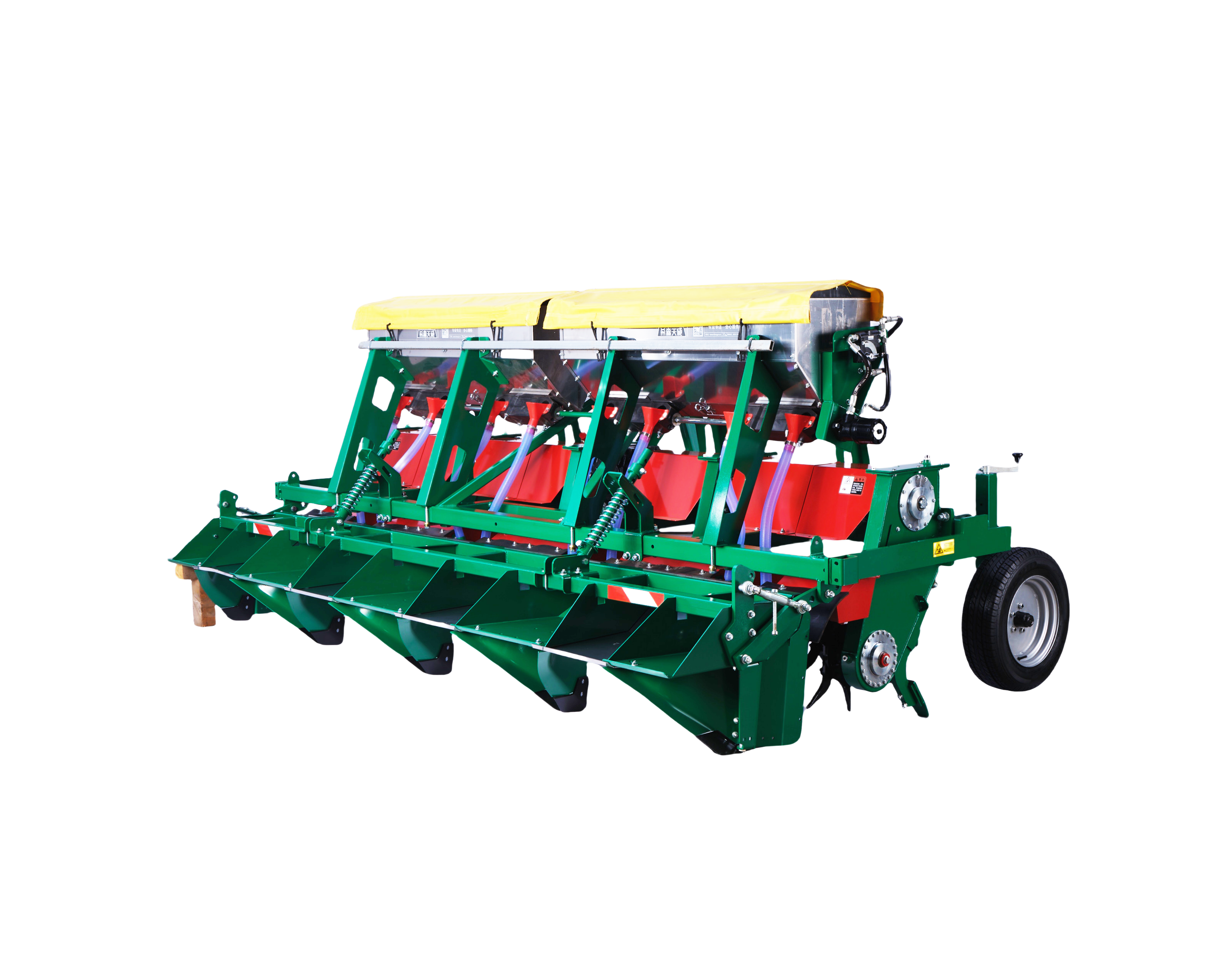

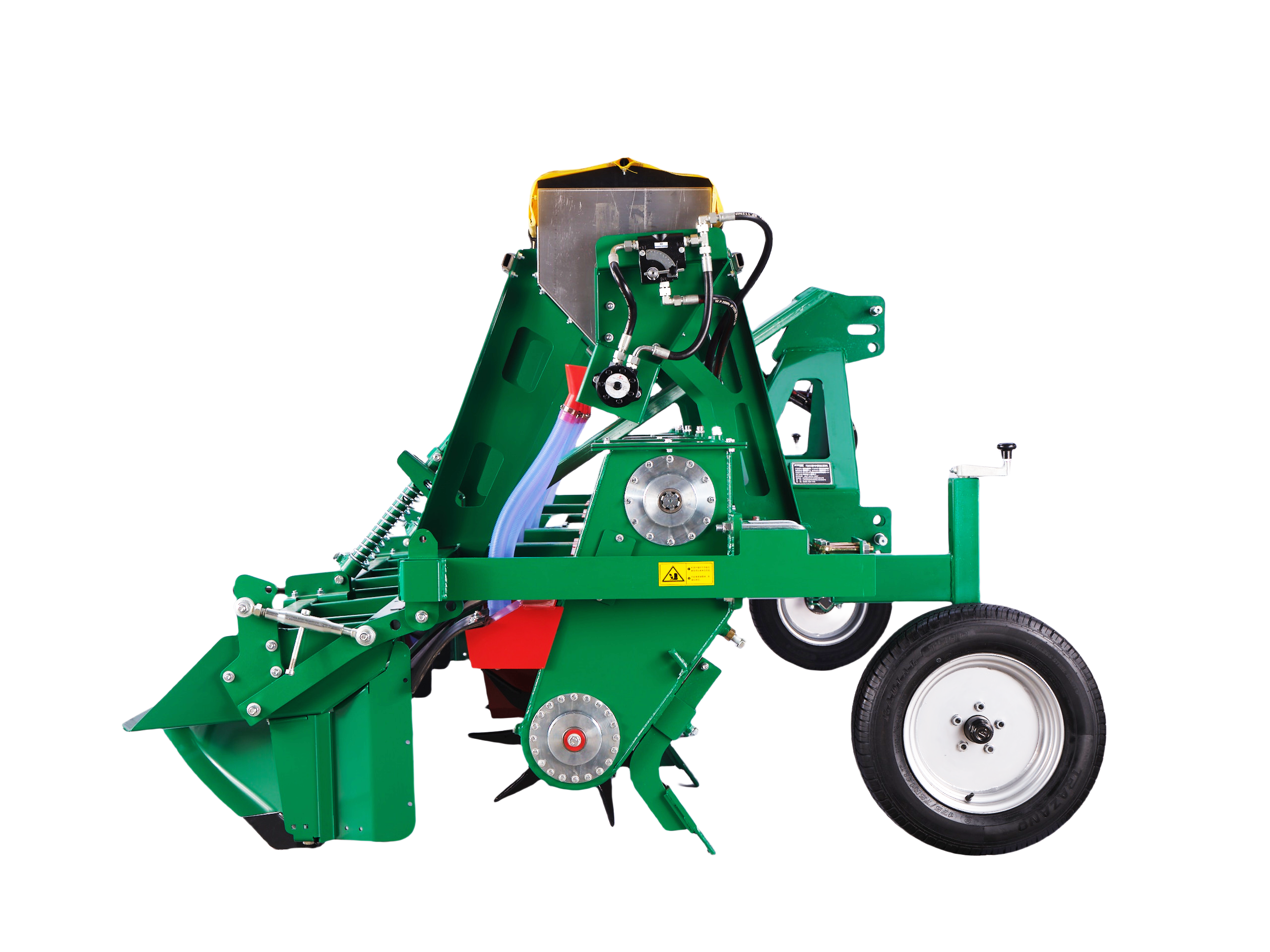

机器构造：

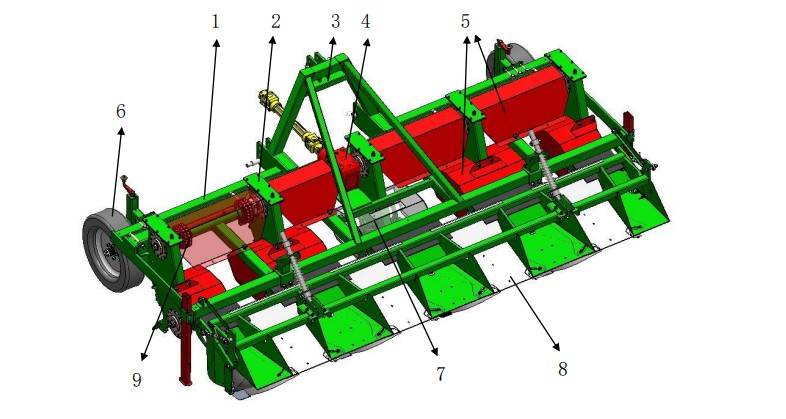

该机主要有机架、旋耕刀 轴装置、成形装置、地轮装置、变速箱、传动装置、牵引架装置等组成。

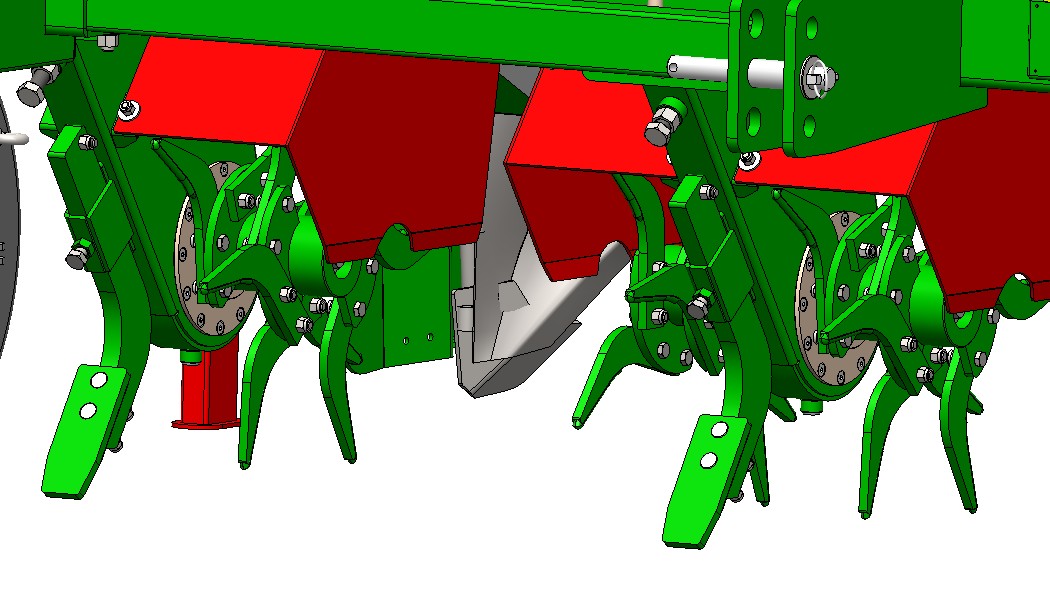

1.旋耕刀装置：旋耕刀按一定角度依次旋转呈螺旋状均匀排布于刀轴上，如图所示。 开沟铲位于驱动单元中间，使用过程定期检查刀片磨损情况，若发现磨损 严重要及时更换，以免影响碎土效果。

2.成形装置：成形器装置由成形架体、弧形下弯板、活动盖板和护刃组成。弧形 下弯板主要使培起的土壤成弧形梯形状，这样的垄形比较饱满土壤多， 更有利于马铃薯的生长。

通过调整弧形下弯板张开的大小可调整垄的宽 度。通过调整拉杆来调整垄的高度。护刃经过热处理具有较高强度、硬度和耐磨性，并起到保护弧形下弯板不被磨损的作用。

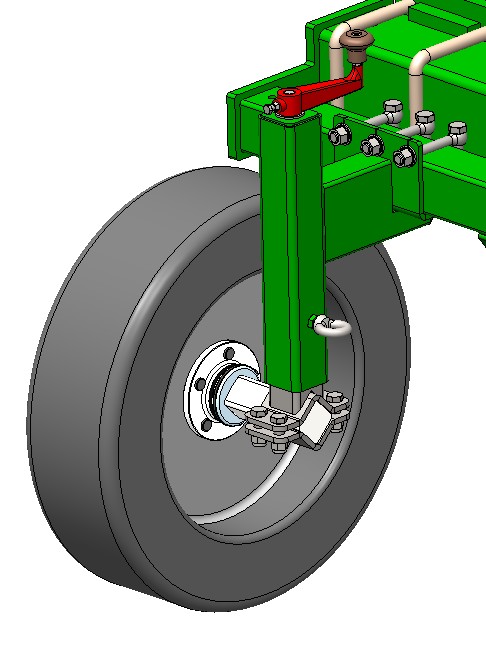

3.地轮装置：松开吊环螺钉，旋转上面的调节手柄，通过调节地轮的高低，来调节旋耕深度。注意左、右两侧地轮要调节至同一高度，整机呈水平状态 ，调整完毕后一定将吊环螺钉紧固，防止地轮及地轮连接架丢失。

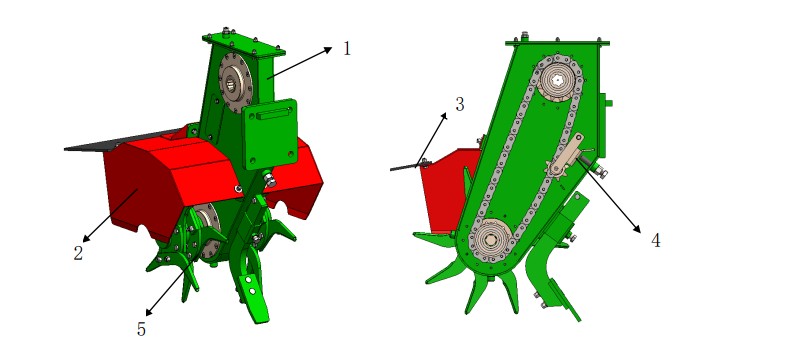

4.驱动单元装置：驱动单元主要由单元壳、刀盘装置、刀盘护罩、挡土板、涨紧装置等组成，如图所示。刀盘护罩与挡土板的作用可保证旋耕过程，碎土可以均匀的铺洒避免碎飞出，涨紧装置则确保驱动单元的链条一直处于合理的松紧状态。

1.单元壳 2.刀盘护罩 3.挡土板 4.涨紧装置 5.刀盘装置

5.传动装置：本机各驱动单元均为单独驱动，节约了底部刀盘空间，利于作业的旋 耕作业。传动装置采用链轮加锁紧套的模块化形式，配备保险螺栓，便于安装并能有效保护整机传动系统。

与拖拉机的挂接：

1 将马铃薯动力中耕机的配套拖拉 机倒退对准设备中部，提升拖拉机下拉 杆到适当高度，倒车至能与设备左右悬 挂销连接为止。本机三点悬挂销轴适应二类和三类悬挂方式
2.装上动力中耕机后，拖拉机把 设备提升起来，通过调整拖拉机左、右 拉杆长短，使设备达到左、右水平为止 。

同时用万向节把拖拉机的后输出轴与设备的动力输入轴连接。用手盘动万向节，检查有无卡、碰现象。如有 ，应及时排除。将拖拉机的动力输出轴转速调至540r/min，准备作业。
