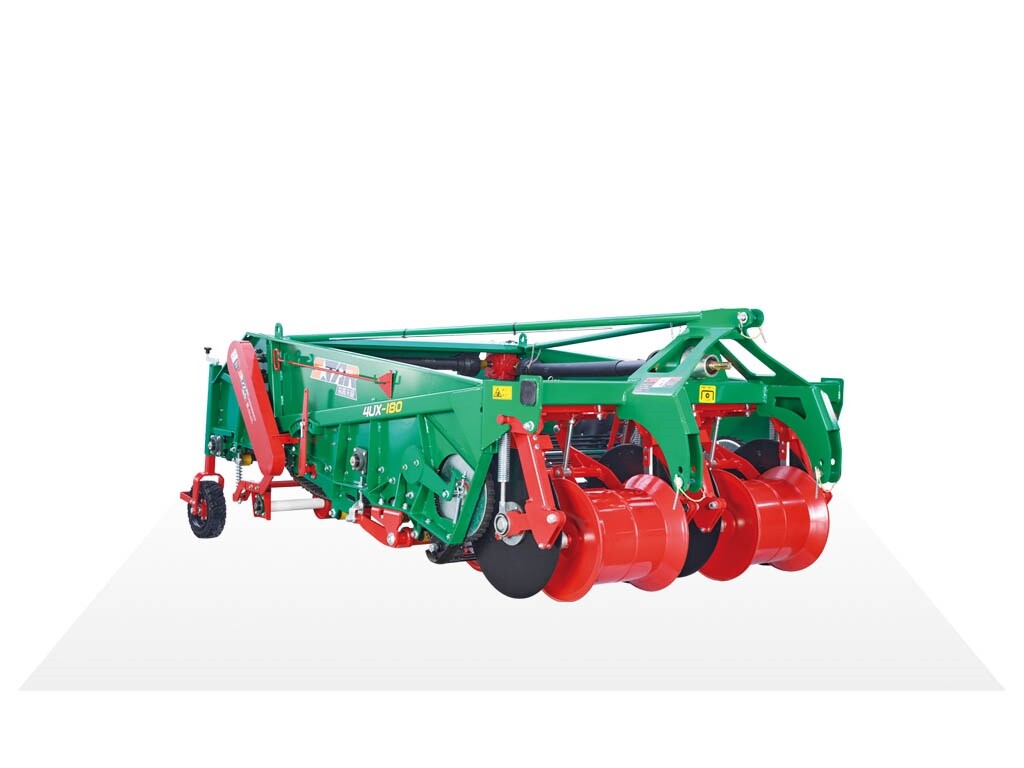

4UX-180B 马铃薯收获机

4UX-180B型悬挂式马铃薯收获机是用于挖掘和收获马铃薯的农业机械，可一次完成挖掘、输送分离、集条作业。

主要工艺流程如下：

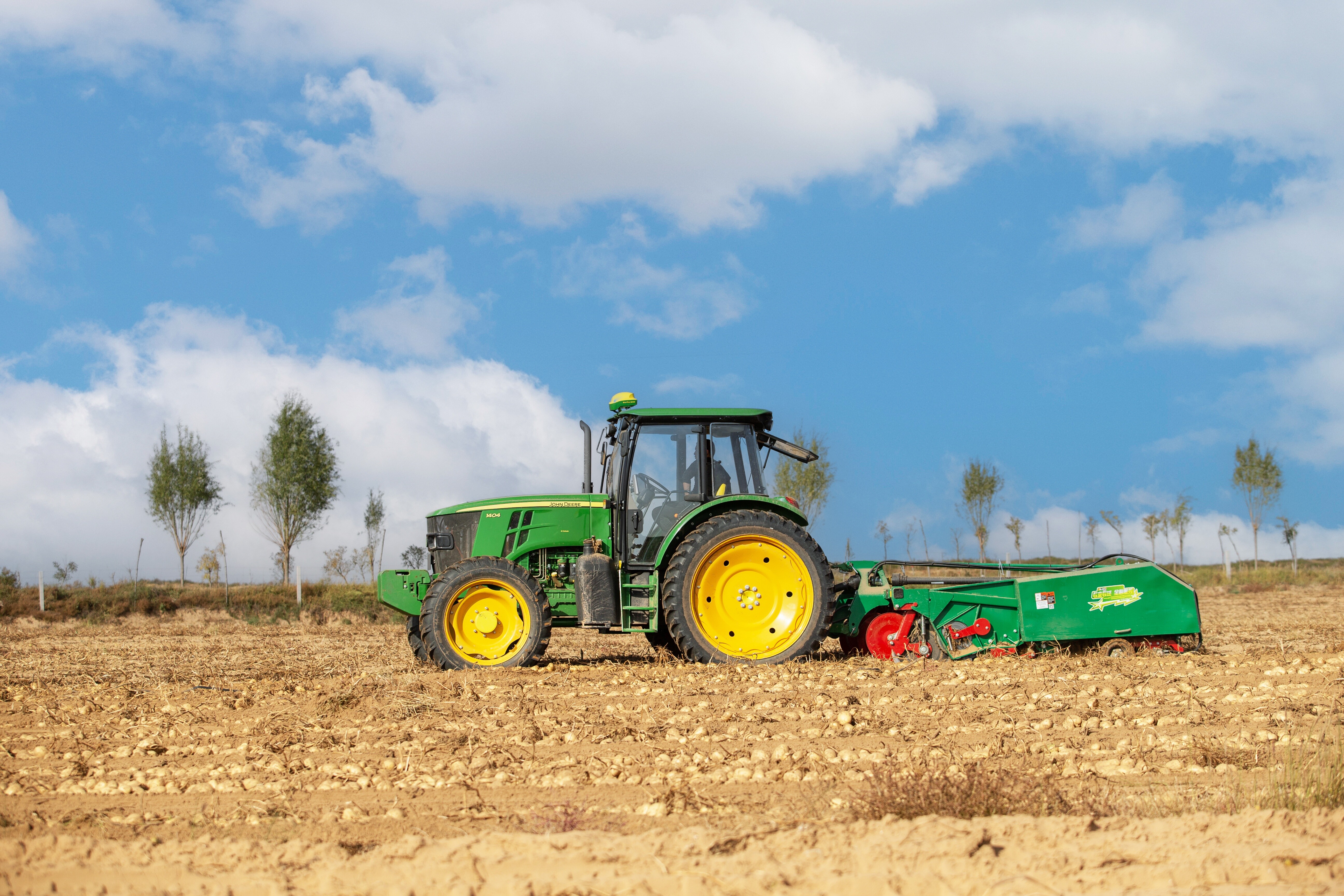

拖拉机牵引马铃薯收获机沿薯垄方向前进——两侧圆盘切割土壤及杂 草——挖掘铲满幅入土挖掘——输送分离筛向后输送马铃薯，抖动轮抖动 分离土壤——压土轮压实地面——-集薯装置将马铃薯铺放在地面上， 然 后人工捡拾。

机器构造：

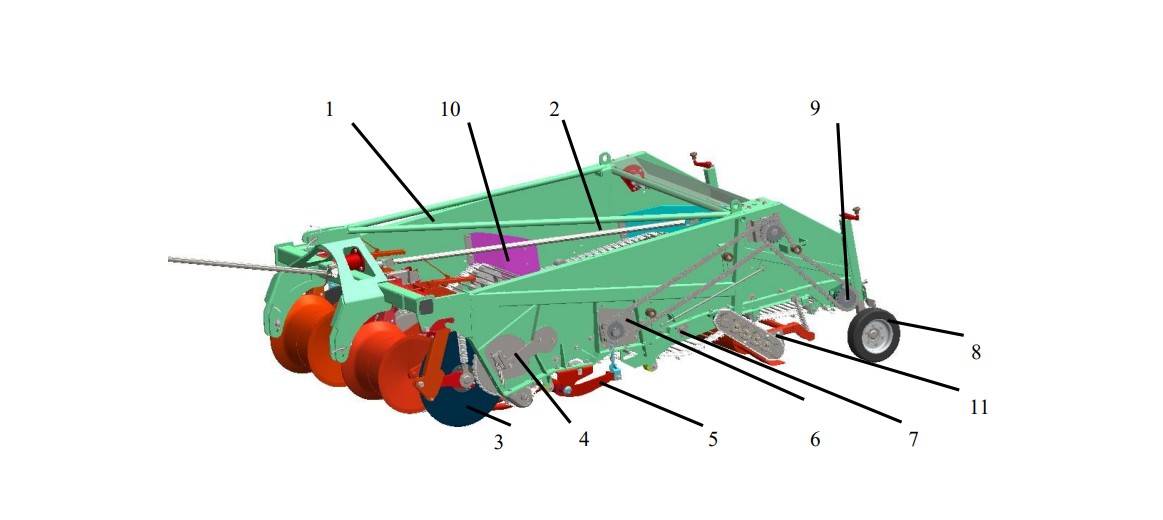

该机主要由机架总成、挖掘部件、动力传动部件、输送分离部件、限深限宽装置、地轮总成等五部分组成。

1.限宽圆盘刀：主要由圆盘刀、固定架、压簧、调整装置组成，圆盘刀无动力驱动，靠摩擦力运转，主要用来将沿薯垄两边的地表连同杂草切开，利于挖掘部件挖掘，同时防止机器两侧茎蔓、杂草缠绕堵塞。

2.挖掘部分：主要由刀架、刀杆、主铲、副铲和挖掘角度调整机构组成，用来将马铃薯连同土壤整幅宽挖起，同 时副铲可以防止石头等硬物损坏输送链。

3.镇压限深装置：主要由仿形限深轮、支架、调节机构组成， 仿形限深轮用来控制和调节挖掘铲的挖掘深度，并且使薯、土疏松，利于后期的薯土分离。

4.格栅式输送分离筛及抖动轮组合：主要由橡胶轮、输送链杆、驱动轮、被动轮和抖动轮组成。输送带由驱动轮驱动，橡胶轮为橡胶齿，与输送链杆啮合好，磨损轻，寿命长；这种型式的输送分离筛使用可靠，马铃薯破损少。抖动轮可抖动输送分离筛，提高马铃薯与土壤的分离能力。

5.集薯装置：分离清选后的马铃薯输送到机器的后方，通过调整集条挡板的宽度，将马铃薯铺放在地面上，以便捡拾。

6.后压土轮：收获后的土地经过压土轮压平整后，马铃薯落在压实的地面上，更方便捡拾。
