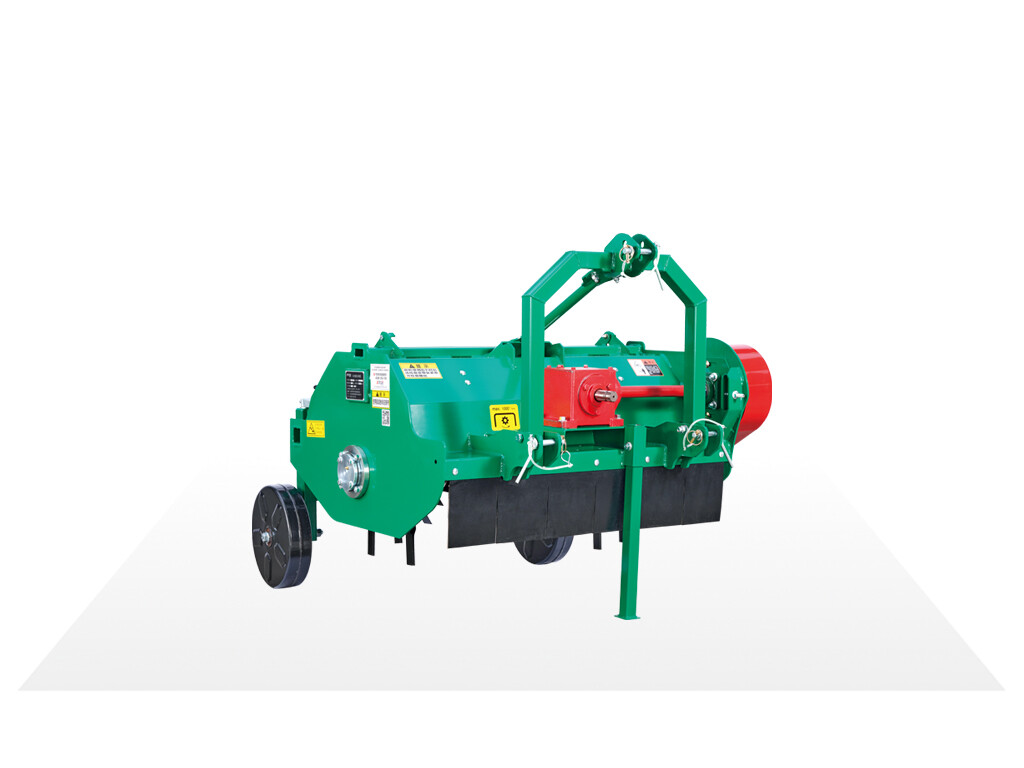

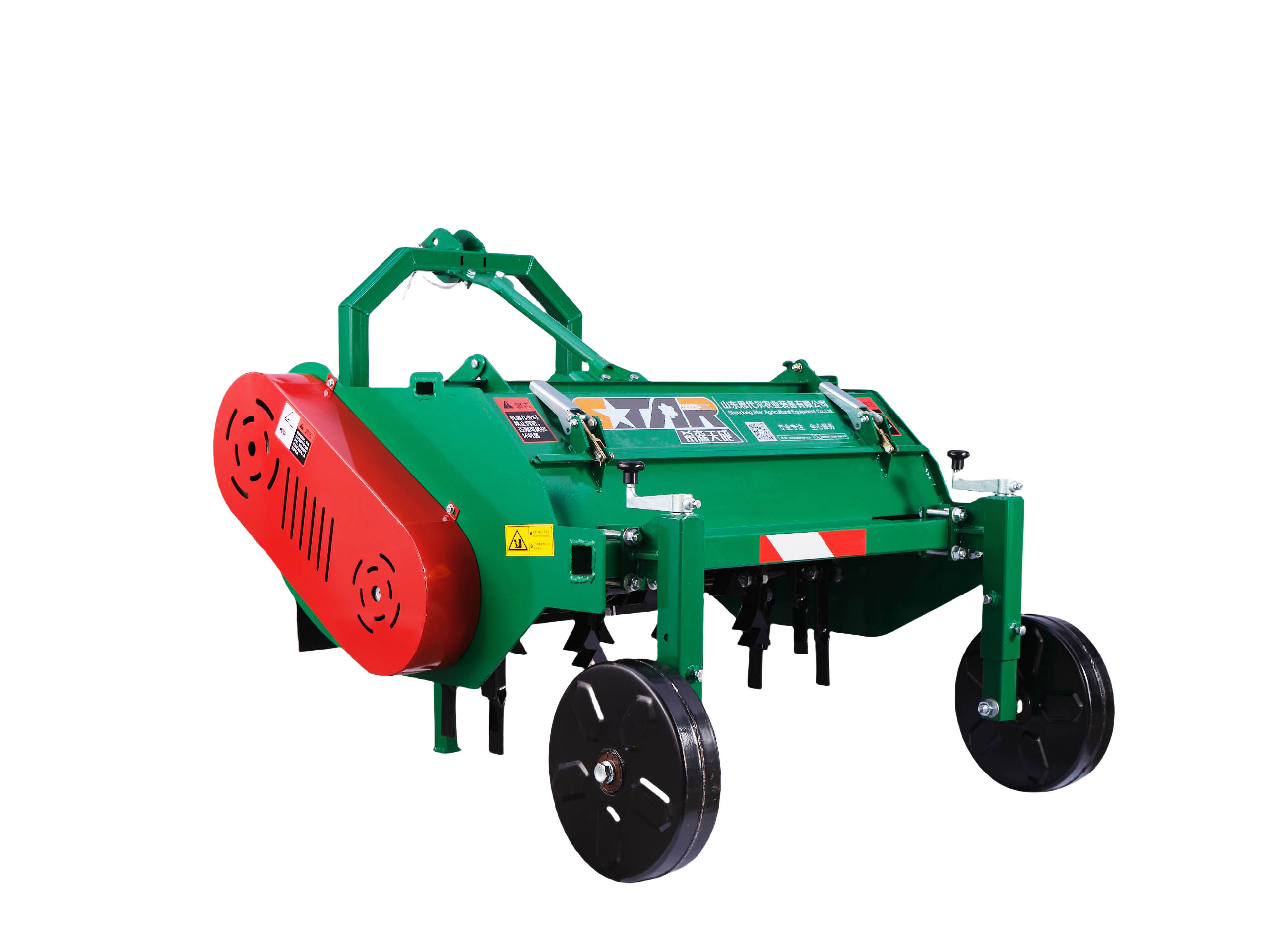

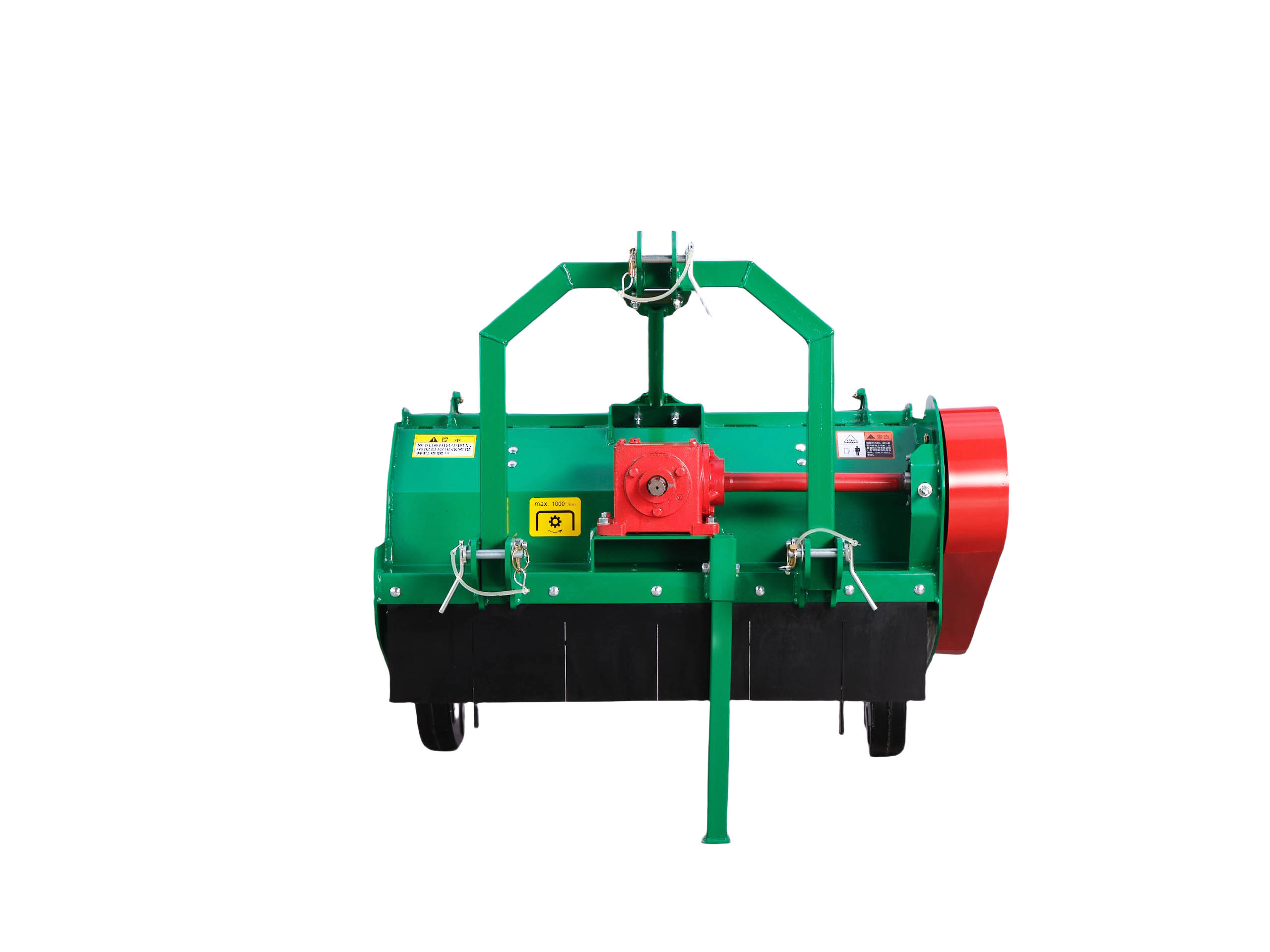

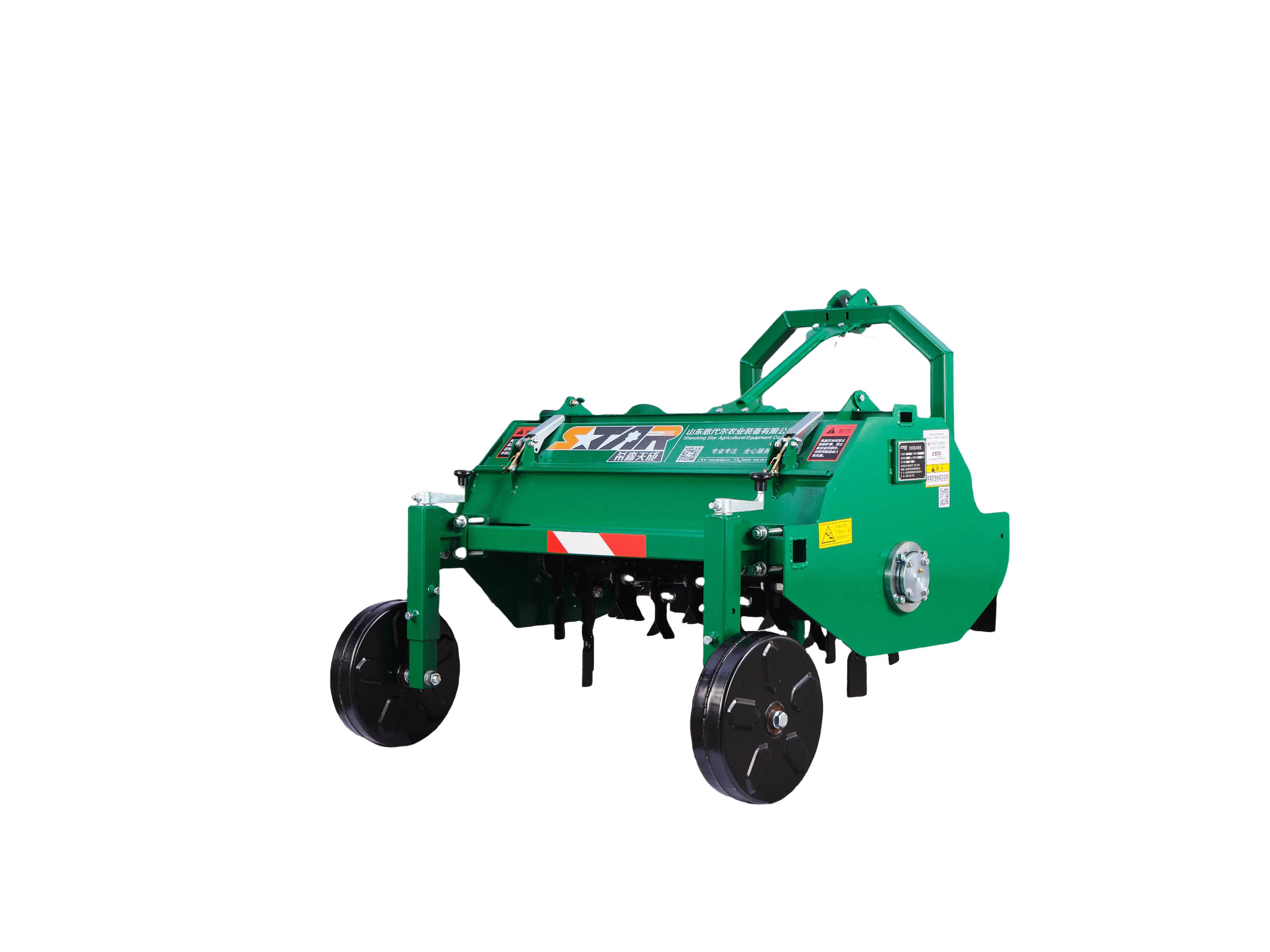

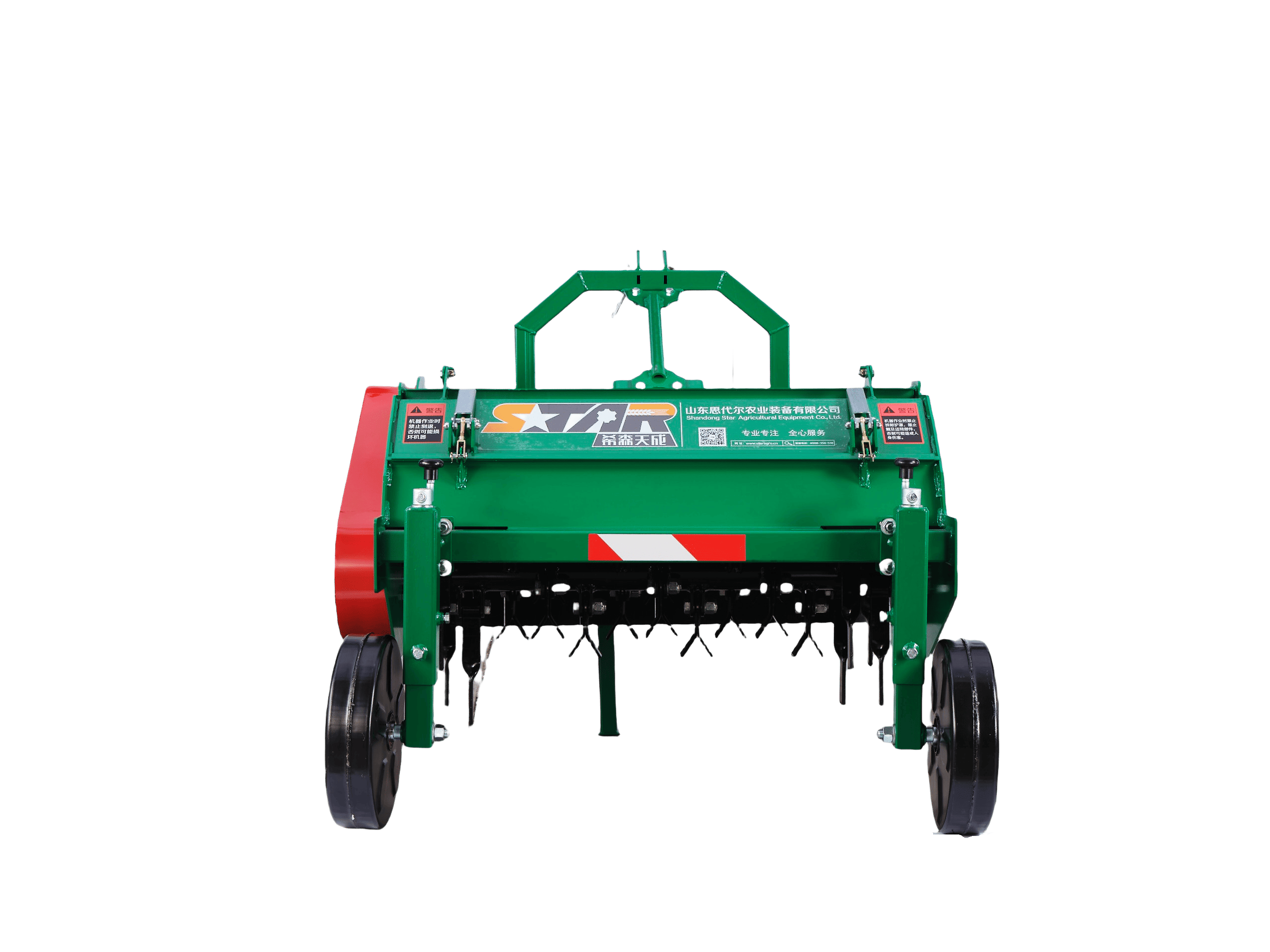

4JM-110 马铃薯杀秧机

主要工艺流程如下：

拖拉机牵引马铃薯杀秧机沿薯垄方向前进——拖拉 机将动力经万向节传动轴传给变速箱——通过变速箱两 侧传动轴传给两侧皮带轮——通过皮带传给杀秧轴—— 杀秧轴带动杀秧刀切割秧苗和杂草——导流隔板将秧苗和杂草分向两侧垄沟。

机器构造：

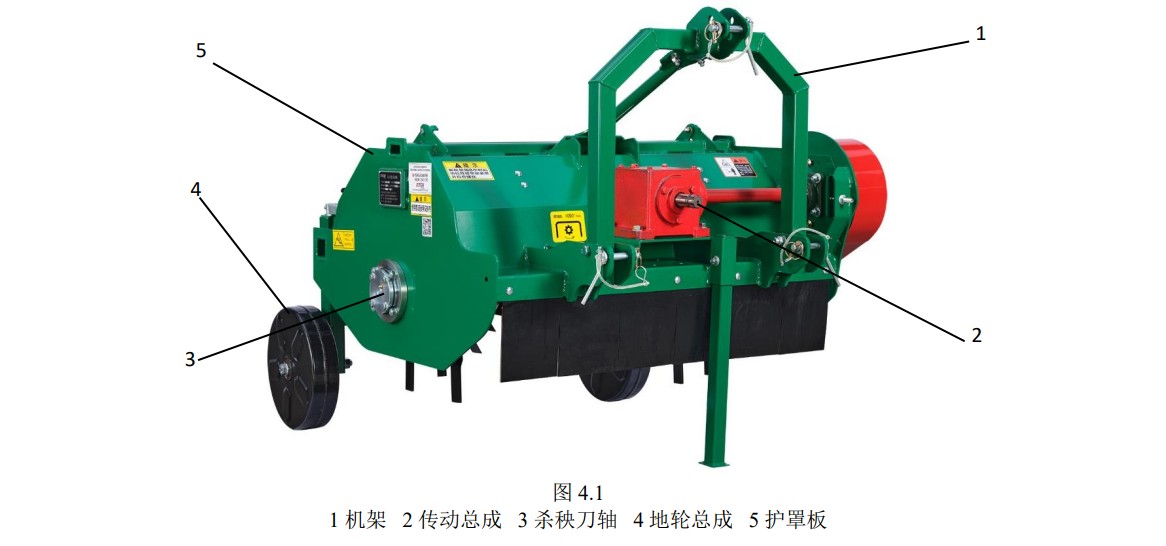

该机主要由机架、传动总成、 杀秧刀轴总成、地轮总成、护罩板等五部分组成。

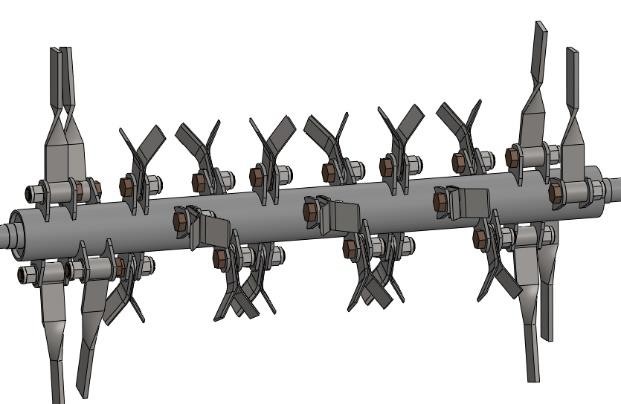

1杀秧刀：杀秧刀在杀秧轴上呈双螺旋对称分布 （如图），有长杀秧刀和短杀秧刀两种刀片组成，其按照薯垄的特点进行排列，在薯垄的顶部使用短直刀片，在薯垄的两侧斜面处使用直刀片，在薯垄的沟底部使用长刀片，该排列方式能够达到良好的切割效果。将薯田里的秧苗及杂草切除干净，利于后期马铃薯的收获。

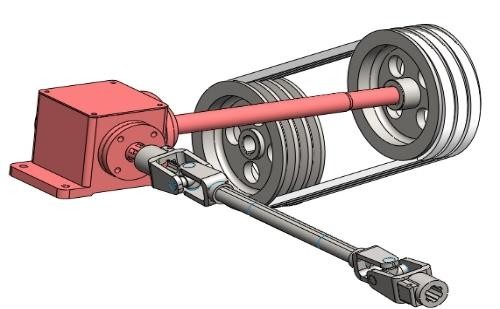

2.传动：如图所示，拖拉机通过传动轴将动力传至变速箱，变速箱通过左右两边的 传动轴将动力传至两边的大皮带轮，大皮带轮通过皮带传至后方皮带轮，带动杀秧轴进行杀秧。

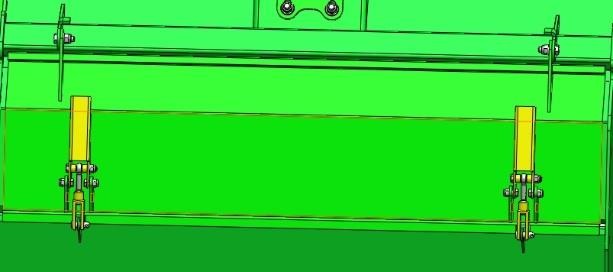

3.护罩板：如图所示，护罩板处于关闭状态，防止杀秧机工作时砂石迸溅，在机器空转或者停机检查时，可将护罩板打开，便于检查刀轴的工作窗台，利于后期维修。

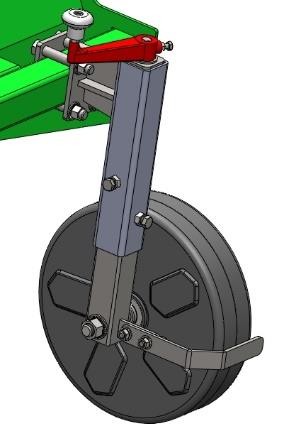

4.地轮：如图所示，地轮为杀秧机的行走支撑机构。通过调整地轮的高低可以达到合理的留茬高度。

与拖拉机的挂接：

1.拖拉机开到与机器便于挂接的位置，将拖拉机悬挂装置的三个悬挂点与机器相对应的悬挂点用悬挂销连起来，并将悬挂销锁定。

2.将拖拉机的动力输出轴与机器的动力输入轴相连接，并用销将万向节轴两端锁定。

3.根据需要确定拖拉机是否加前配重。
