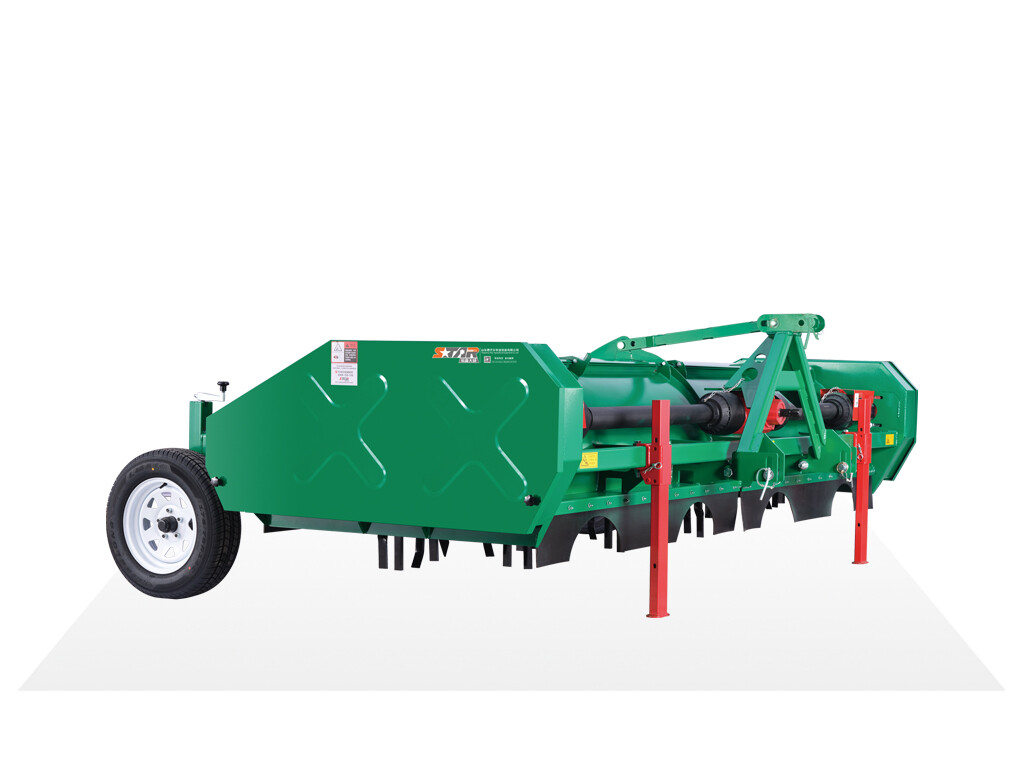

4JM-360B 悬挂式马铃薯杀秧机

主要工艺流程：

拖拉机牵引马铃薯杀秧机沿薯垄方向前进——拖拉机将动力经万向节 传动轴传给变速箱——通过变速箱两侧传动轴传给两侧皮带轮——通过 皮带传给杀秧轴——杀秧轴带动杀秧刀切割秧苗和杂草——导流隔板将秧苗和杂草分向两侧垄沟。

机器构造：

该机主要由机架、传动总成、 杀秧刀轴总成、地轮总成、导流隔板等五部分组成。

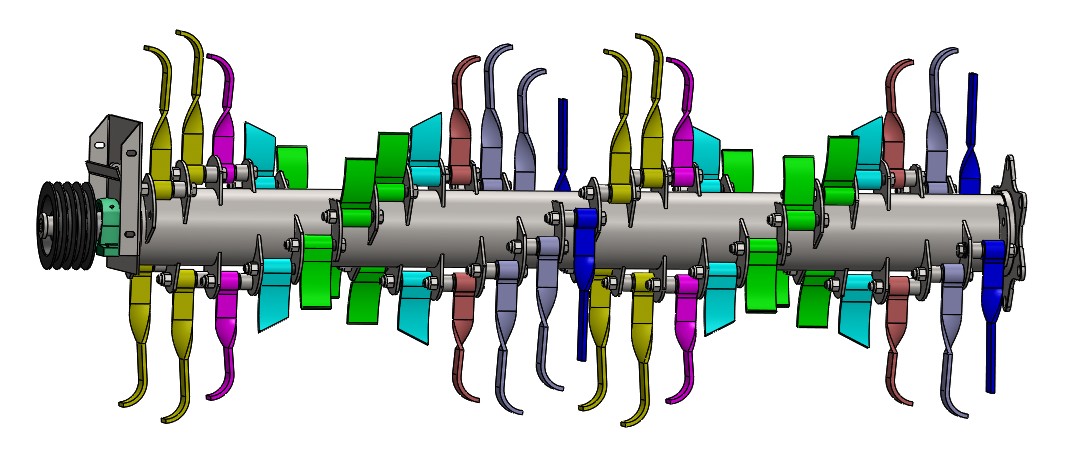

1. 杀秧刀：杀秧刀在杀秧轴上呈双螺旋对称分布（如图），有长直刀片、长弯刀片、中弯刀片、斜刀片和短直刀片五种刀片组成，其按照薯垄的特点进行排列，在薯垄的顶部使用短直刀片，在薯垄的两侧斜面处使用斜刀片和弯刀片，在薯垄的沟底部使用长刀片，该排列方式能够达到良好的切割效果。将薯田里的秧苗及杂草切除干净，利于后期马铃薯的收获。

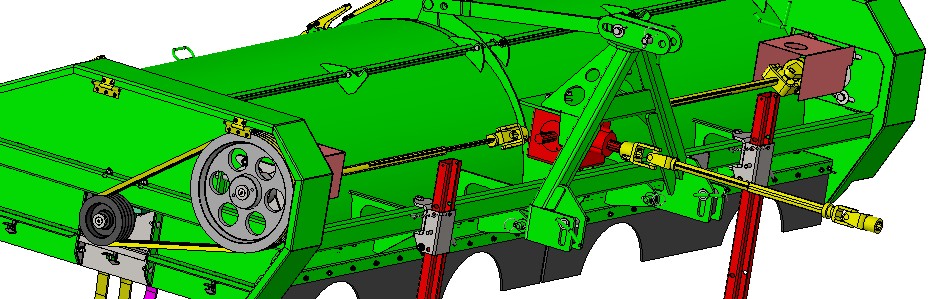

2.传动：如图所示，拖拉机通过传动轴将动力传至变速箱，变速箱通过左右两边的传动轴将动力传至两边的大皮带轮，大皮带轮通过皮带传至小皮带轮，小皮带轮带动杀秧轴进行杀秧。

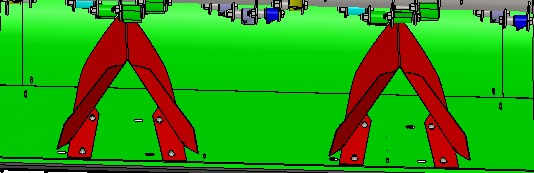

3.导流隔板：如图所示，导流隔板沿薯垄的顶部运行，其将切除的秧苗和杂草分流至两边垄沟里，利于后期收获机的收获。

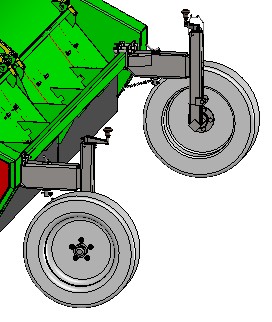

4.地轮：如图所示，地轮为杀秧机的行走支撑机构。通过调整地轮的高低可以达到合理的留茬高度。
