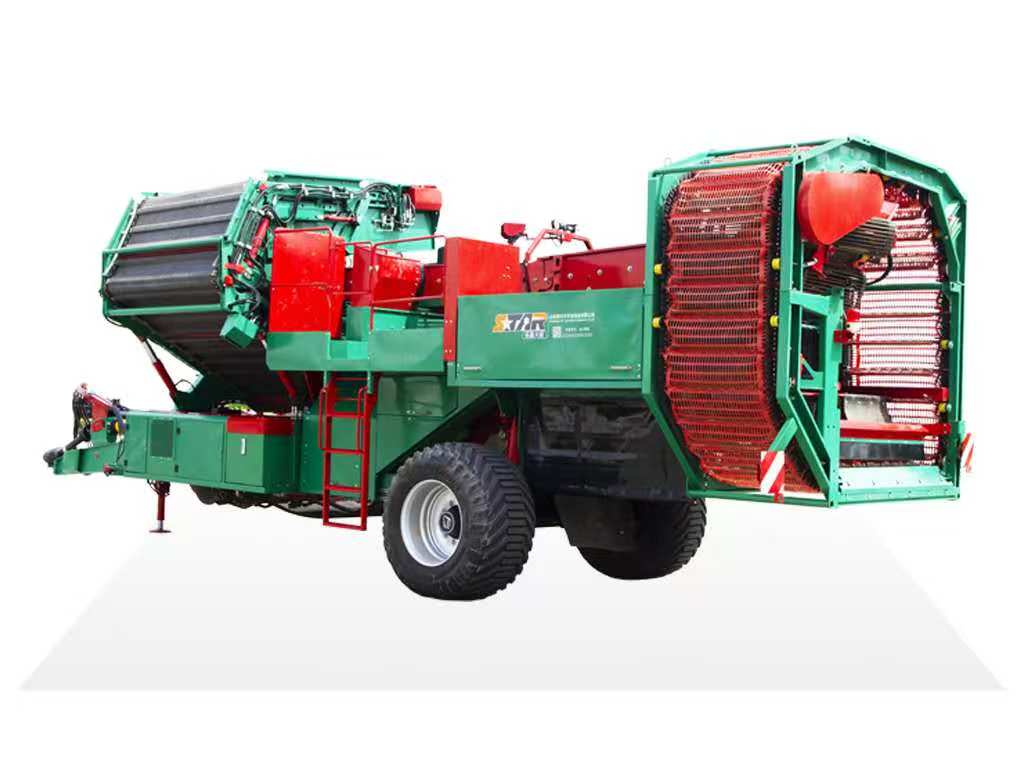

4UL-170F  大型马铃薯联合收获机

工作原理：

除杂结构采用多级抽秧辊＋多级螺旋辊杠除杂器。可以根据收获的不同状态，灵活调整各级清杂机构的具体配置。以达到更加轻柔，更加洁净的清杂效果。

在工作过程中，马铃薯通过挖掘机构进入一级网筛，通过调整薯秧网的高低，保证秧蔓能顺滑喂入一级抽秧辊，抽秧辊可通过调整对应高低，间隙满足不同杂草环境的分秧效果，同时避免壅堵或夹商马铃薯。

马铃薯进入二级网筛，其中较大的杂草已经被去除，剩余较小的茎蔓将经过二级抽秧辊的筛选。一、二抽秧辊在作用程度上互为补充。

通过此处马铃薯进入多级螺旋辊杠除杂器。该部分为杂质清楚的核心位置，通过多根聚氨酯空心螺旋辊和光轴的顺序排列，

利用其纹理和夹持作用清楚马岭薯中的杂质，该部分由液压驱动不仅可以灵活的控制整个结构的角度，还可以调整螺旋辊和光辊的相对位置包括高低，间隙等控制马铃薯物料的流动，以及杂质分离。

通过精准的液压单独调整螺旋辊和光辊的转速，甚至在发生卡滞，堵塞等状况时，瞬间切换反转，排除故障。

分离后的马铃薯通过均布装置进入环形提升装置，这样的设计布局紧凑，降低的设备重心，提高设备的稳定性。
