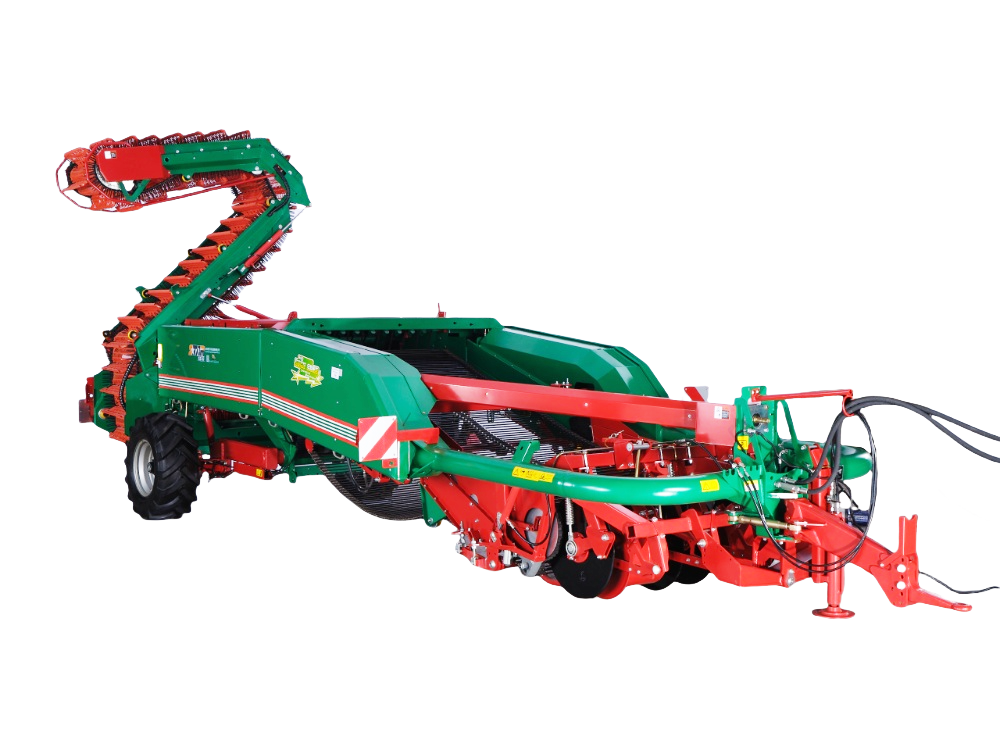

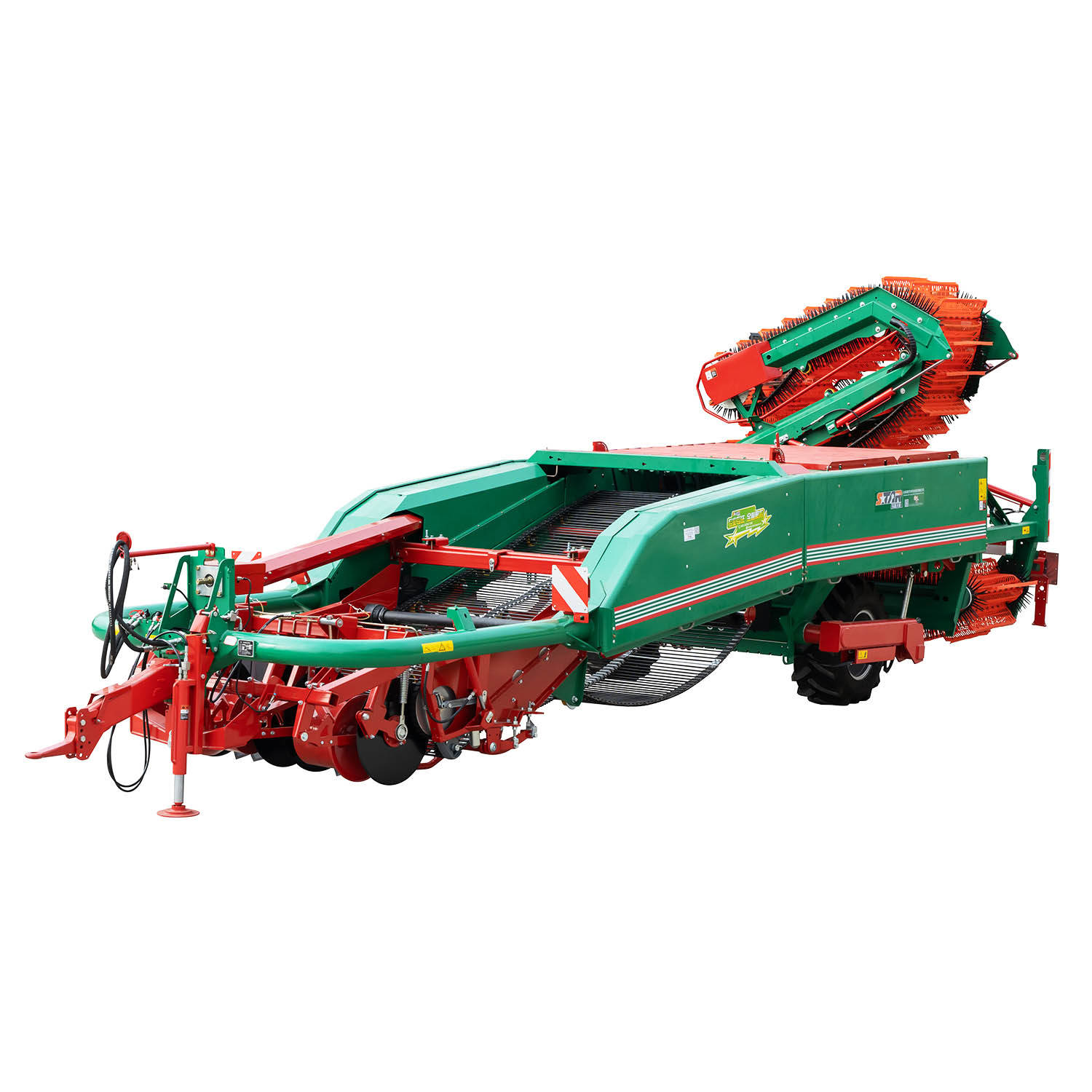

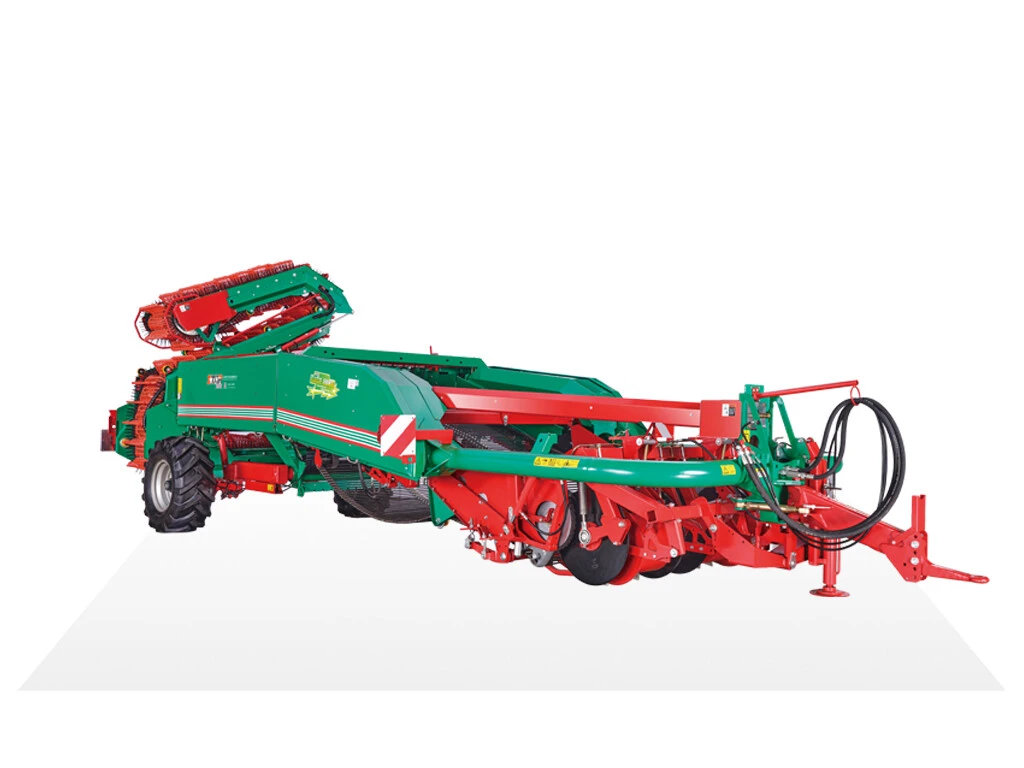

4UL-170Z 马铃薯联合收获机

结构型式为牵引式。

其结构主要由牵引架、挖掘装置、一级输送装置、液压振动装置、一级抽秧装置、机架、二级输送装置、二级抽秧装置、清土除杂装置、转运装置、 升运装置、集薯缓冲装置和转向地轮装置等构成；

工作原理：

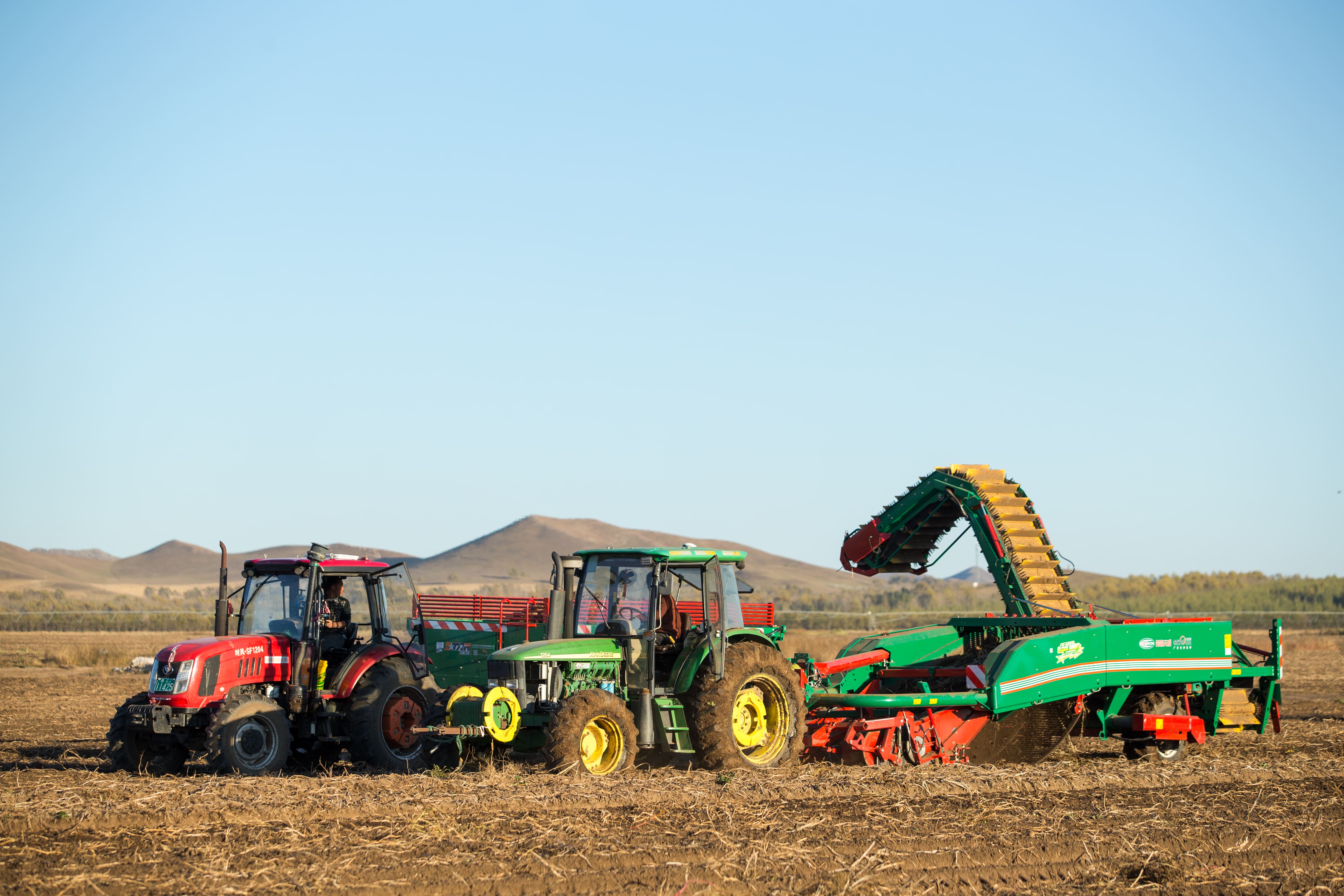

工作时，拖拉机牵引联合收获机作业，首先挖掘装置对垄上作物进行挖掘，在仿形限深轮的作用下，垄上土壤逐渐疏松， 两端切土圆盘刀将秧草切断，挖掘铲将农作物、土壤和秧草混合物挖 掘到一级输送装置中，一级输送装置中的薯-土-秧混合物通过液压振 动装置进行薯-土分离，混合物料到达最高点时，一级抽秧装置开始 起作用，对秧草进行抽离，此时大部分的秧草已经被分离出去，分离后的物料继续向后输出到达二级输送装置，进入二级输送装置中的物 料继续向后输送到达二级抽秧装置，二级抽秧过后的物料中很大部分 的秧草被分离出去，进入清土清杂装置中，未被分离出去的土块和泥 块在此处分离出去，此时的干净物料通过转运装置输送到升运装置中， 升运装置中干净马铃薯最后通过集薯缓冲装置输送至运输车中，通过运输车将收获后的马铃薯转运走。

特点：

马铃薯联合收获机能实现马铃薯的一次性挖掘、薯-土分离、薯-秧分离、集中收集输送等作业，一次可收获两垄，作业效率达到 0.33hm² /h 以上，且损失少、破皮率低、伤薯轻、含杂少。

液压系统：

采用拖拉机齿轮泵作为液压动力源， 通过主液压阀、各分功能液压阀、液压马达、液压油缸和液压辅件等组成液压系统。

该阀具有 LUDV 系统功能，能够实现对不同负载压力的多个执行元件 同时进行快速和精确的控制，且各个执行元件互不干扰。

主阀所有阀芯均带有应急按钮，可断电手动测试。
